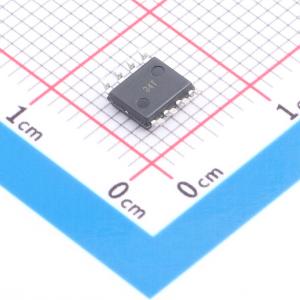

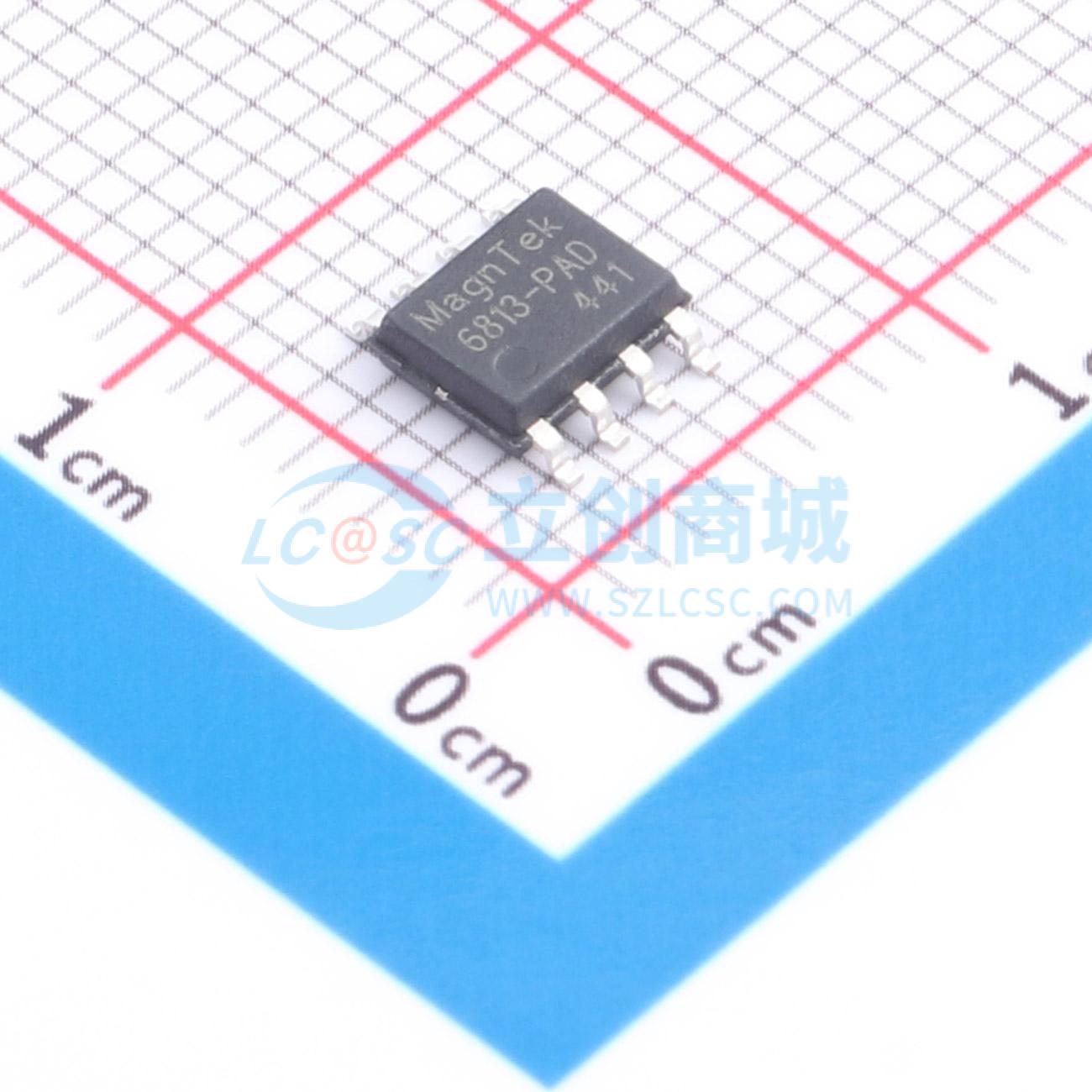

温馨提醒：图片仅供参考，商品以实物为准
MT6813CT-PAD-R
磁角度位置传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 传感器基于先进的AMR磁传感技术，包含由磁场传感元件阵列形成的两个惠斯通电桥。x-y传感器平面中的旋转磁场提供两个正弦输出信号，指示传感器与磁场方向之间的角度(α)。在x-y平面的均匀场中，输出信号相对独立于z方向的物理位置。传感器仅对磁场方向敏感，因为传感元件输出专门设计为与磁场强度无关。这使得该设备对磁体变化、杂散磁场、气隙变化和轴外未对准不太敏感。标准的I²C或SPI（3线或4线）接口允许主微控制器从传感器读取14位绝对角度位置数据。绝对角度位置也作为PWM输出或与来自12位DAC的VDD成比例的线性模拟信号提供。
- 品牌名称
- MagnTek(麦歌恩)
- 商品型号
- MT6813CT-PAD-R
- 商品编号
- C51966347
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁性角度传感器 | |
| 输出形式 | SPI；PWM；I2C | |
| 分辨率 | 12bit；14bit | |
| 转速 | 10000rpm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 工作电流 | 6mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 用户可编程分辨率和零点位置；磁场过高/过低警告；可编程线性传输特性；磁体丢失诊断；可编程零点位置 |
商品概述
MagnTek旋转位置传感器MT6813是一款基于先进AMR磁传感技术的集成电路。该传感器包含由磁场传感元件阵列形成的两个惠斯通电桥。在x-y传感器平面内旋转的磁场会产生两个正弦输出信号，指示传感器与磁场方向之间的角度(α)。在x-y平面的均匀磁场中，输出信号相对独立于z方向的物理位置。该传感器仅对磁场方向敏感，因为传感元件的输出经过特殊设计，与磁场强度无关。这使得该设备对磁体变化、杂散磁场、气隙变化和轴外不对准的敏感度较低。标准的I²C或SPI（3线或4线）接口允许主微控制器从MT6813读取14位绝对角度位置数据。绝对角度位置也可以作为PWM输出或与VDD成比例的线性模拟信号从12位DAC输出。
商品特性
- 基于先进的AMR传感技术，具备0° ~ 360°全范围角度传感
- 非接触式角度测量
- 独立输出接口：I²C、SPI、模拟和PWM
- 可编程线性传输特性
- 可编程零位
- 14位核心分辨率
- 12位DAC/PWM分辨率
- 用户可编程分辨率和零位
- 符合2011/65/EU的RoHS标准
- SOP-8或QFN-16封装
应用领域
- 绝对线性位置传感器
- 无刷直流电机控制
- 机器人控制
- 非接触式电位器
- 电动工具
