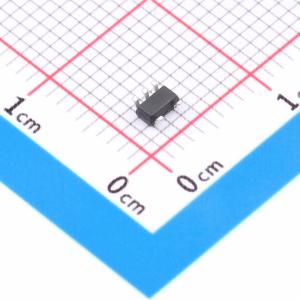

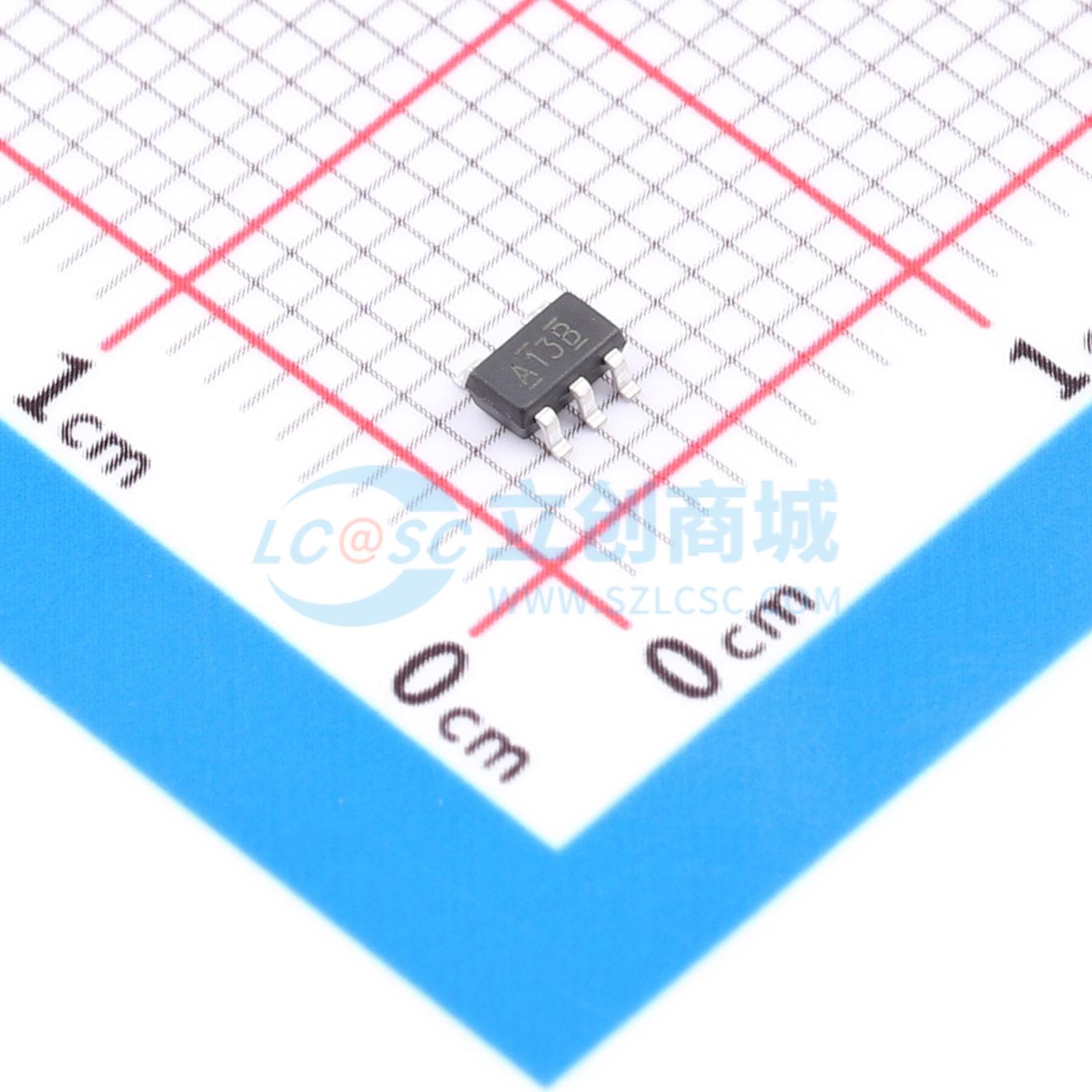

温馨提醒：图片仅供参考，商品以实物为准

LMV321BM5/TR

低功耗轨到轨运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功耗轨到轨运算放大器
品牌名称: HGSEMI(华冠)
商品型号: LMV321BM5/TR
商品编号: C51949669
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.046624克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	800uV
	输入失调电压温漂(Vos TC)	2.7uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	10pA

	属性	参数值
	输入电压噪声密度(eN)	27nV/√Hz@1kHz
	共模抑制比(CMRR)	70dB
	静态电流(Iq)	45uA
	输出电流	30mA
	工作温度	-40℃~+105℃
	单电源电压	2.1V~5.5V
	双电源电压(Vee~Vcc)	1.25V~2.75V；-2.75V~-1.25V
	功能特性	内置补偿

商品概述

LMV321（单路）、LMV358（双路）、LMV324（四路）是一款轨到轨输入、输出电压反馈、低功耗的运算放大器。其拥有较宽的输入共模电压和输出摆幅；最低工作电压可达2.1V，最大工作电压推荐为5.5V。该系列器件在每路运放功耗约45μA的情况下，能提供1.5MHz增益带宽积。具有极低的输入偏置电流（约10pA级），可用于集成、光电二极管放大器和压电传感器。轨到轨输入和输出缓冲也用于单电源系统中的特定集成电路设计。该系列放大器的应用包括安全监测、便携式设备、电池和电源控制、低功耗传感器系统中的信号处理和接口。

商品特性

低功耗
轨到轨输入和输出，典型失调电压0.8mV
单位增益稳定
增益带宽积1.5MHz
低输入偏置电流：10pA级，小于1nA
工作电压范围2.1V~5.5V
低工作电流：每通道45μA
