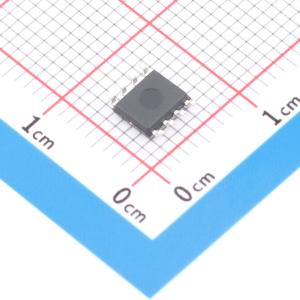

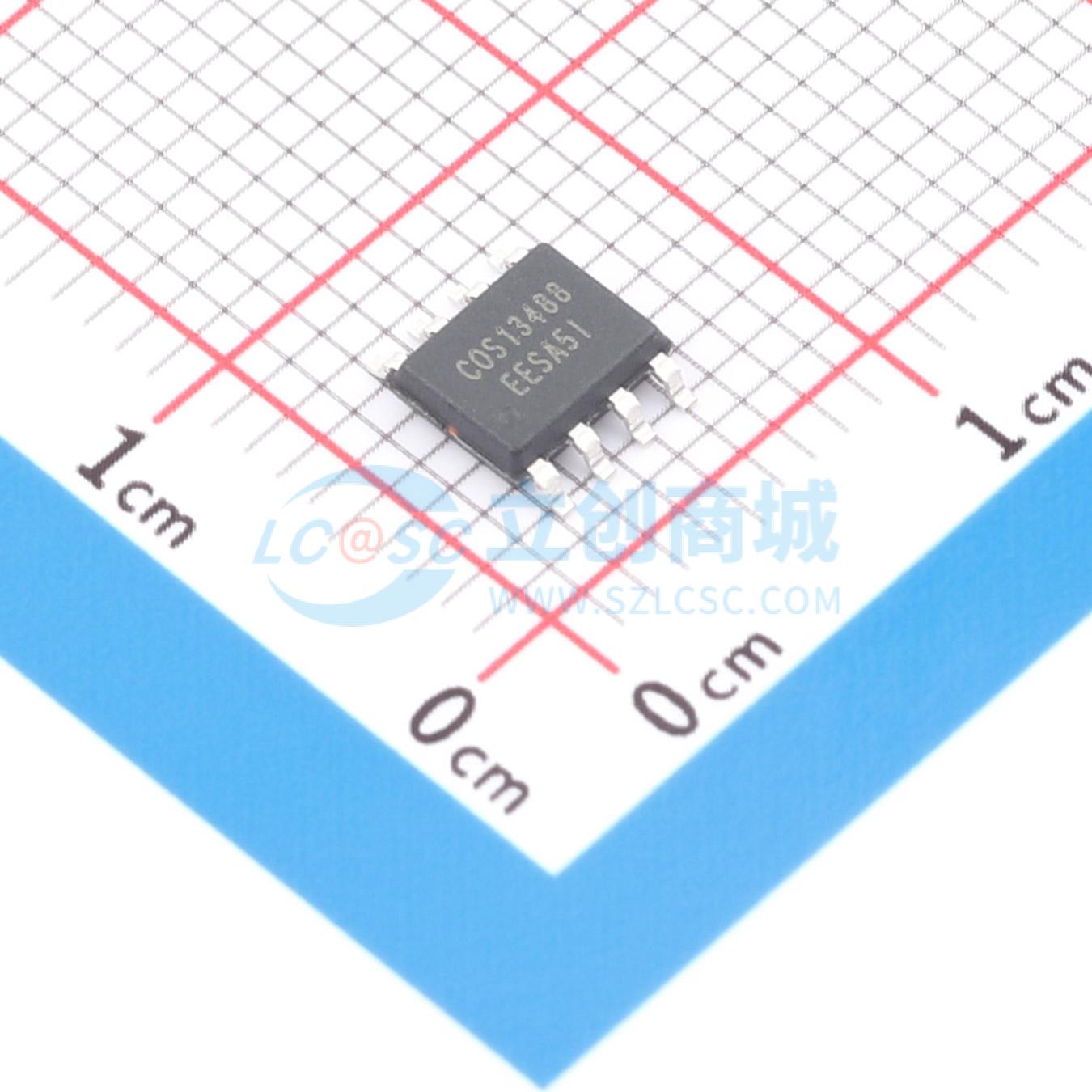

温馨提醒：图片仅供参考，商品以实物为准

COS13488EESA-3.3

3.3V RS-485/RS-422 收发器，带自动方向控制

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有自动方向控制,省去隔离控制通道,3.3v, 500Kbps, RS-485/RS-422 半双工收发器。商城规格书仅供参考，具体参考科山芯创官网最新资料手册
品牌名称: COSINE(科山芯创)
商品型号: COS13488EESA-3.3
商品编号: C51949448
商品封装: SOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	500uA
	通讯模式	半双工
	功能特性	自动方向控制；热插拔保护；热关断保护；使能关断；低功耗模式

商品概述

COS13487E - 3.3和COS13488E - 3.3是具有故障保护和热插拔功能的低功耗差分总线/线路收发器，专为多点数据传输标准和RS485应用而设计。它们采用单一3.3V电源供电，也满足RS422的要求。

COS13487E - 3.3/COS13488E - 3.3系列具有自动方向控制功能，驱动器输入与驱动器使能信号配合使用，以驱动差分总线。这种架构使这些器件非常适合隔离式RS - 485应用。

COS13487E - 3.3允许高达500kbps的无差错传输。COS13488E - 3.3的驱动压摆率不受限制，允许高达16Mbps的传输速度。这些器件在不牺牲抗过载或ESD损坏能力的情况下，实现了显著的节能效果。它们采用8引脚塑料SOP8、MSOP8和DFN3x3 - 8封装，工作环境温度范围为 - 40°C至 + 125°C。

商品特性

采用单一 + 3.3V电源供电
自动方向控制功能，在传输时自动启用驱动器
半双工收发器
数据速率：
- COS13487E - 3.3：500kbps
- COS13488E - 3.3：16Mbps
低功耗：
- 工作时的静态电流：0.5mA
- 待机电流：3μA（典型值）
总线共模输入范围为 - 7V至12V
具有开路、短路和空闲故障保护功能
总线在上电和断电时无干扰
具有过温保护功能
RS - 485 I/O引脚的ESD保护：
- ±15kV — 人体模型
- ±8kV — IEC 1000 - 4 - 2，接触放电
- ±15kV — IEC 1000 - 4 - 2，空气间隙放电
1/8单位负载，允许总线上最多连接256个收发器
小封装：SOP8/MSOP8/DFN8

应用领域

隔离式RS - 485接口
功率逆变器
电机控制
工业自动化
电池供电应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	16Mbps
