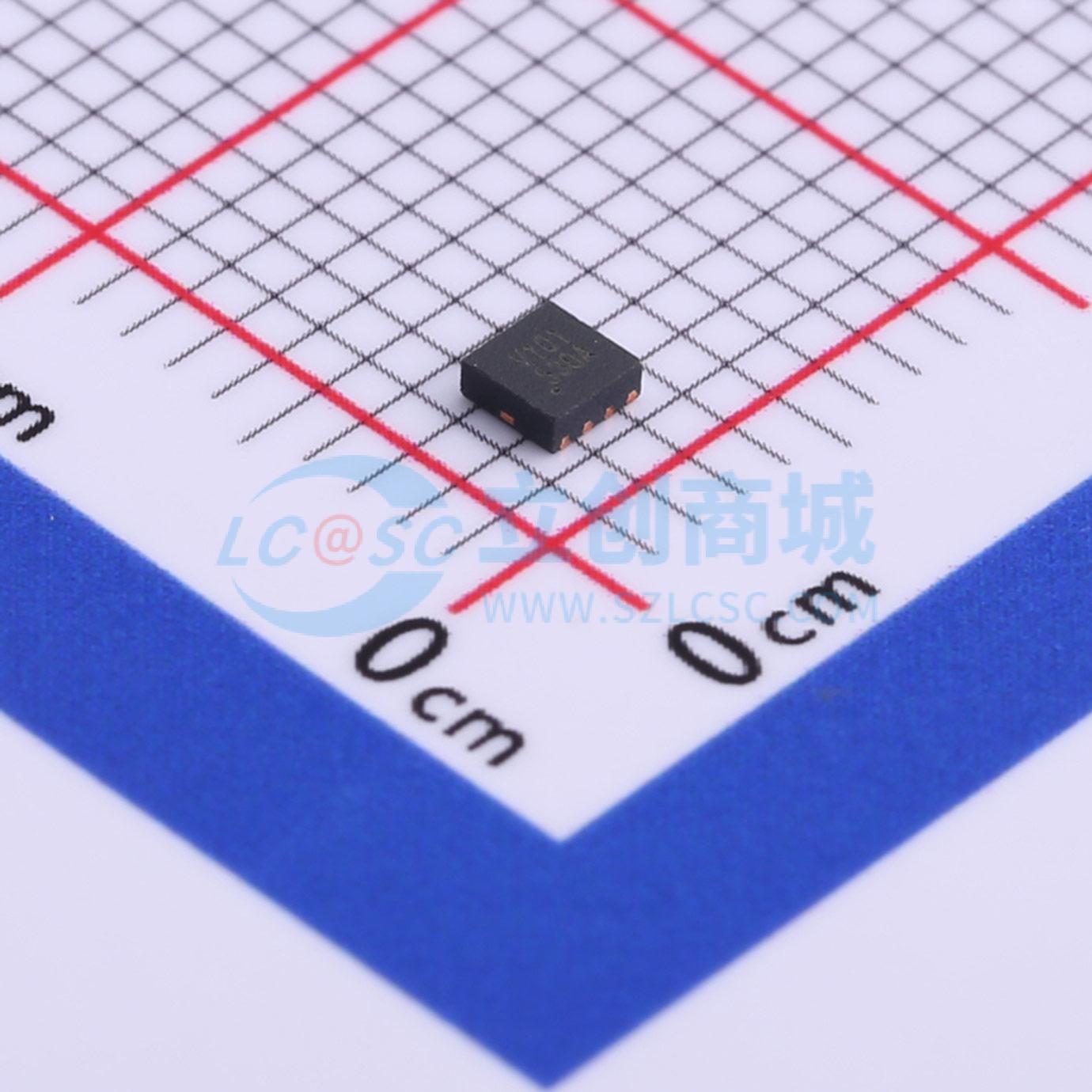

G5390-33RC1U
超低静态电流,滞回DC-DC升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- G5390是一款超低静态电流、滞回DC-DC升压转换器,输入电压范围为0.7V至5.0V,输出电压固定在2.2V至5.0V之间,最大输出电流为200mA。具有自动旁路模式、低电池检测和过温保护功能。
- 品牌名称
- GMT(致新)
- 商品型号
- G5390-33RC1U
- 商品编号
- C528084
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 700mV~5V | |
| 输出电压 | 3.3V | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 固定 |
商品概述
G5390是一款超低静态电流的迟滞式DC-DC升压转换器。该器件可在0.7V至5.0V的电源电压下工作，输出电压固定在2.2V至5.0V之间。在关断模式下，输出与输入断开连接，关断电流小于100nA。当输入电压（VIN）超过输出电压（VOUT）时，G5390具有自动旁路模式，可直接将输入连接到输出电压。在轻载运行时，G5390进入睡眠模式，大部分工作模块关闭以节省功耗。G5390还提供可调的低电量检测功能。如果电池电压降至引脚LBI上外部电阻所定义的阈值以下，低电量输出（LBO）将被拉至逻辑低电平。另外，当LBI连接到地时，LBO输出可作为电源正常（Power-Good）信号使用。
商品特性
- 输入电压范围：0.7V~5.0V
- 固定输出电压范围：2.2V~5.0V
- 最大输出电流负载：200mA
- 超低静态电流：1μA
- 关断电流 <100nA
- 效率高达94%
- 输出真关断功能
- 当VIN > VOUT时具备自动旁路模式
- 可调低电量检测或电源正常输出可选
- 过温保护
- 无需外部二极管或晶体管
- TDFN2X2-8封装
应用领域
- 手持设备
