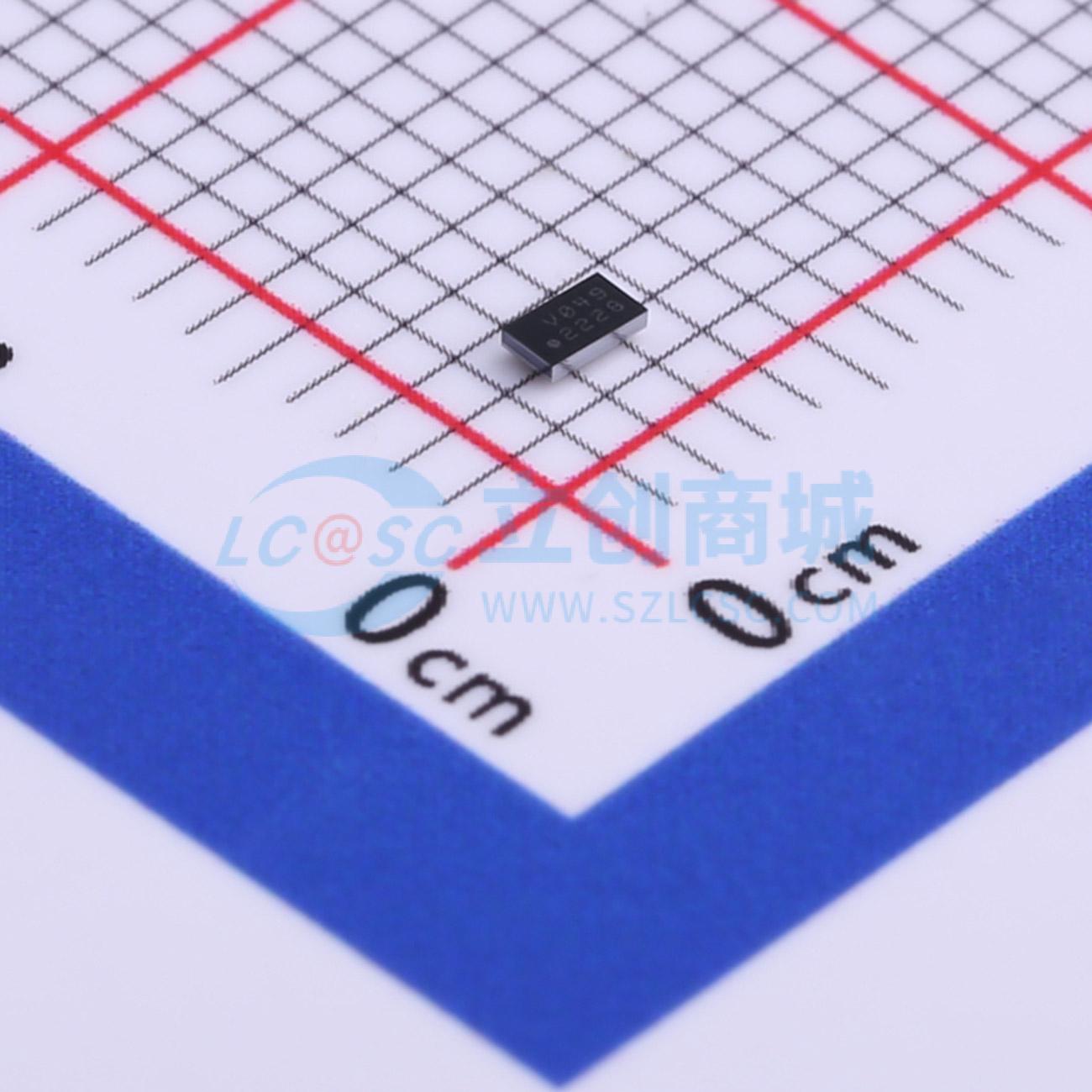

温馨提醒：图片仅供参考，商品以实物为准
G2228CD1U
升降压型 1.8V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- G2228是一款高效率单电感升降压转换器,可在1.8V至5.5V的输入电压范围内工作,输出电压可调范围为2.8V至5.5V,最大输出电流为1.5A。它支持自动切换模式,包括降压和升压模式。开关频率为2.4MHz,轻载时进入脉冲跳跃模式以提高效率。内置软启动功能,具有过电压保护、短路保护和热关断保护。
- 品牌名称
- GMT(致新)
- 商品型号
- G2228CD1U
- 商品编号
- C528081
- 商品封装
- WLCSP-80(2x4)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 2.8V~5.5V | |
| 输出电流 | - | |
| 开关频率 | 2.4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | 65uA | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
G2228是一款高效单电感升降压转换器，可提供高达1.5A的负载电流。它能在降压和升压模式之间自动转换。G2228在连续导通模式（CCM）下以2.4MHz的开关频率工作。直流/直流转换器在轻载时以脉冲跳跃模式工作。输出电压可通过外部电阻分压器进行编程，也可在内部固定为3.3V。关机期间，负载与输入电压（VIN）断开连接。G2228采用WLCSP2X4 - 8封装。
商品特性
- 输入电压工作范围为1.8V - 5.5V
- 输出电压可调范围为2.8V - 5.5V
- 直流/直流转换器效率高达95%
- 当输入电压（VIN）> 3.6V时，3.3V输出电压下的输出电流为1.5A
- 降压和升压模式之间自动转换
- 轻载时采用脉冲跳跃模式以提高效率
- 直流/直流转换器可在轻载时设置为较低的静态电流
- 固定2.4MHz频率，且支持同步功能
- 内置软启动功能
- 内置逐周期电流限制和过压保护功能
- 内置热关断功能
- WLCSP2X4 - 8封装（引脚间距0.4mm）
应用领域
- 移动手机
- 智能手机
