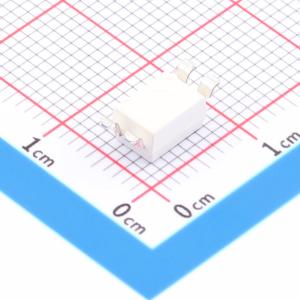

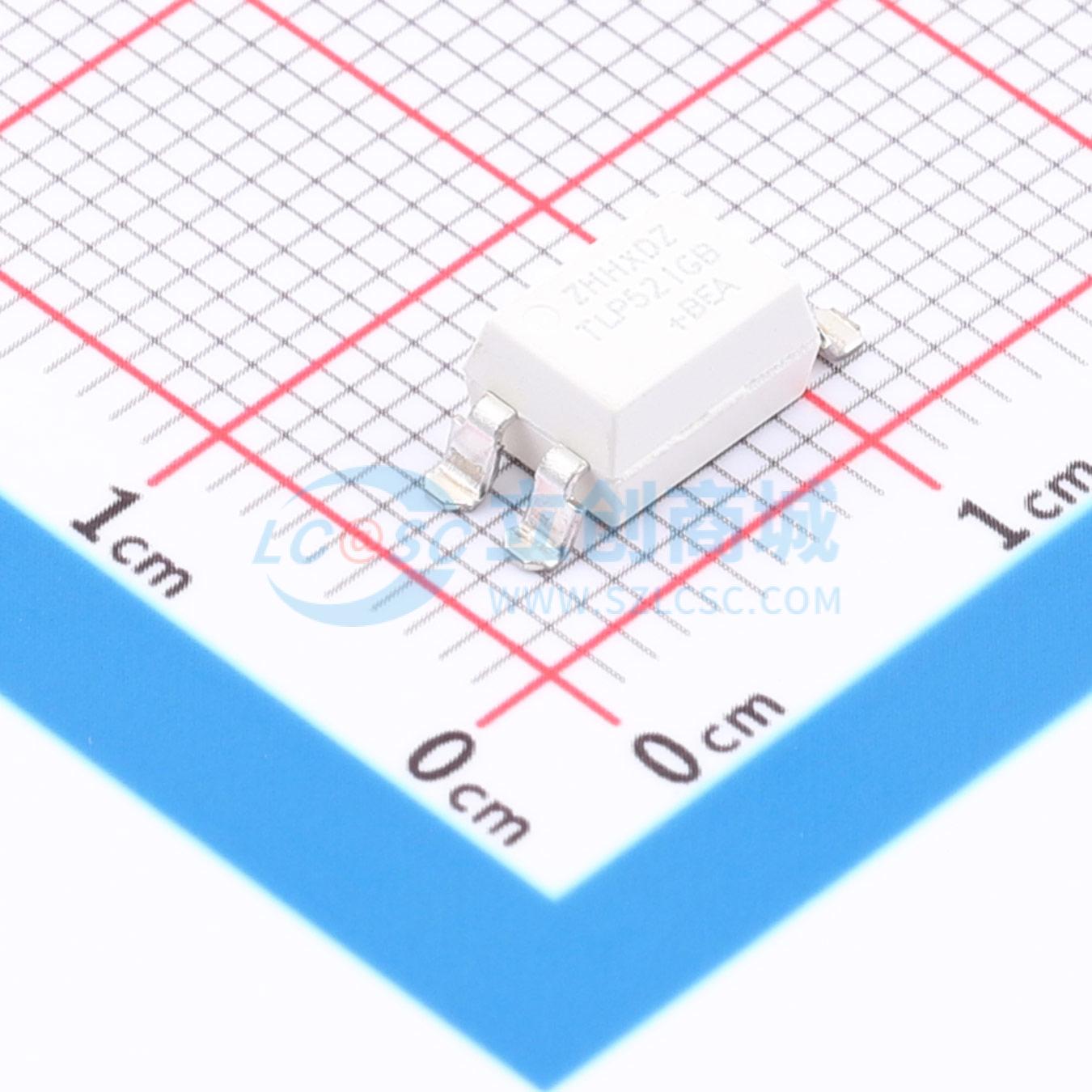

温馨提醒：图片仅供参考，商品以实物为准

TLP521-1GB-S-HX

AC,DC 2.5kV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLP521-1GB-S/P-HX是一款AC/DC输入固态继电器，耐压≥55V，电流传输比≥50%，Rank GB≥100%，具高效信号传输、低功耗，性能稳定可靠，适用于工业控制。
品牌名称: ZHHXDZ(海芯电子)
商品型号: TLP521-1GB-S-HX
商品编号: C51934039
商品封装: SOP-4
包装方式: 编带
商品毛重: 0.426033克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	正向压降(Vf)	1.15V
	输出电流	10mA
	隔离电压(Vrms)	2.5kV
	直流反向耐压(Vr)	5V
	负载电压	55V
	集射极饱和电压(VCE(sat))	400mV@8mA,2.4mA

	属性	参数值
	上升时间(tr)	2us
	下降时间	3us
	工作温度	-25℃~+85℃
	电流传输比(CTR)最小值	50%
	电流传输比(CTR)最大值/饱和值	600%
	总功耗(Pd)	250mW
	正向电流(If)	25mA
	功能特性	-

商品概述

该TLP521-1GB-S-HX/TLP521-1GB-P-HX可编程控制器交流/直流输入模块固态继电器专为在各种工业应用中提供卓越性能和可靠性而设计。其集电极-发射极电压额定值为55V（最小值），确保即使在苛刻的电压条件下也能稳定运行，为高压开关任务提供稳健的解决方案。其电流传输比高达50%（最小值），保证了输入与输出电路之间的高效信号传输，实现精确控制并降低功率损耗，从而提升系统的整体能效。该继电器还拥有100%（最小值）的GB等级评定，表明其卓越的品质和一致的性能，确保每个单元都符合最高行业标准，在关键应用中提供可靠且持久的运行。在安全性方面，该器件具备2500 Vrms（最小值）的隔离电压，在输入和输出电路之间提供高水平的电气隔离，保护敏感元件免受电压浪涌和电气噪声的影响，确保控制系统的完整性。总体而言，该固态继电器集高性能、可靠性和安全性于一体，是广泛的工业自动化与控制应用的理想解决方案。

商品特性

集电极-发射极电压：55 V（最小值）
电流传输比：50%（最小值）
GB等级：100%（最小值）
隔离电压：2500 Vrms（最小值）
UL认证：UL1577，文件号 E67349
c-UL认证：CSA元件验收服务号 5A 文件号 E67349
SOP-4和DIP-4封装

应用领域

工业自动化
