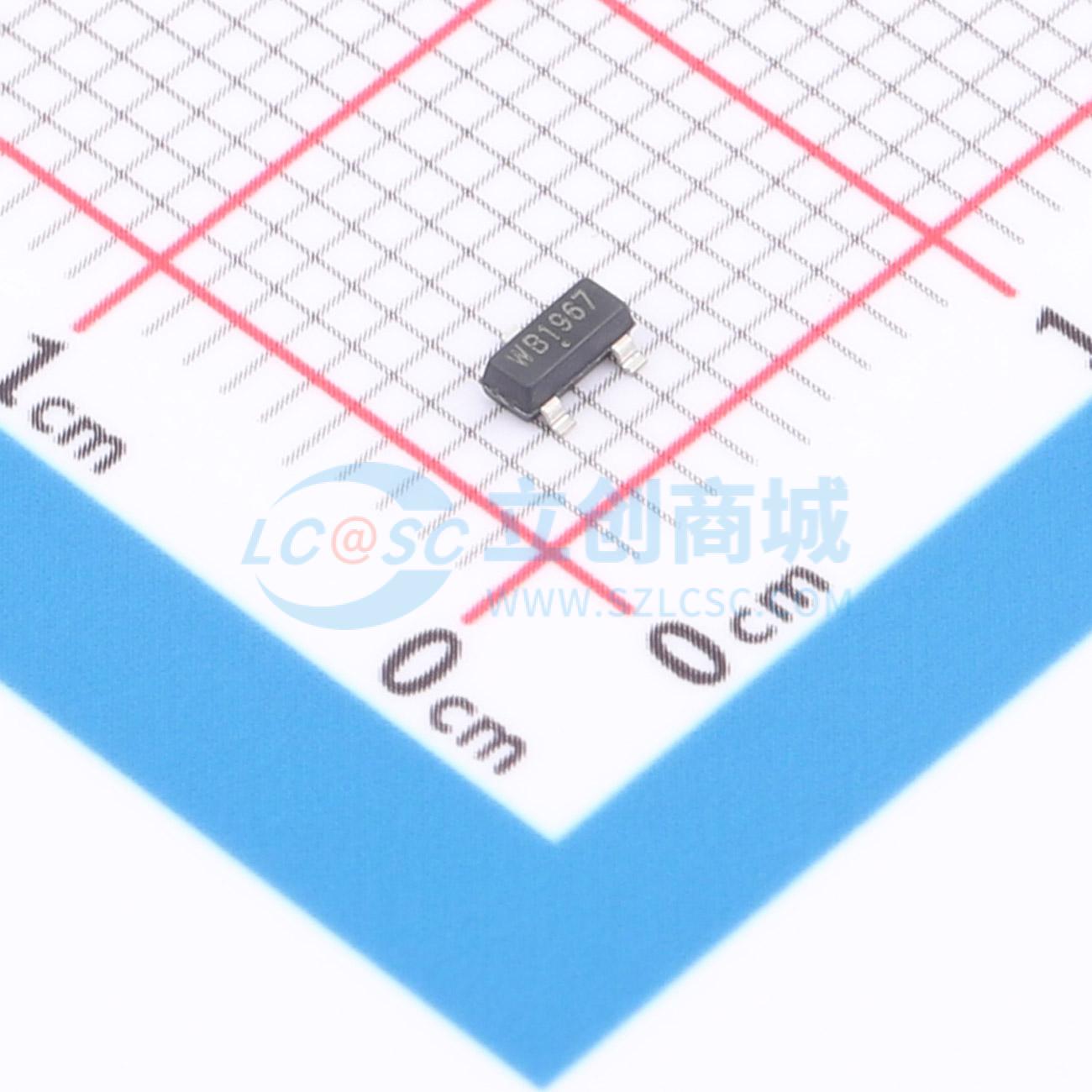

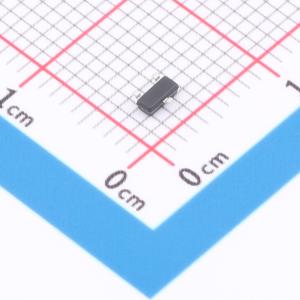

温馨提醒：图片仅供参考，商品以实物为准
WB1967J
38V高边过压保护器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高边过压保护器
- 品牌名称
- Waferbest(匠芯微)
- 商品型号
- WB1967J
- 商品编号
- C51933789
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.056033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | - | |
| 工作电压 | 3.6V~38V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.7A | |
| 导通电阻 | 180mΩ | |
| 功能特性 | 欠压锁定；过流保护；过压保护；集成电荷泵；短路保护；过温保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
该器件是一款导通电阻为180mΩ的38V过压保护器。其内部过电压阈值为6.1V，内部过流阈值为1.7A。它由电荷泵、功率MOSFET、电压基准、门驱动器以及逻辑和保护模块组成。该器件对输入浪涌的响应极快，能在0.1us内关闭开关，并可承受高达20V的电压峰值。其封装类型为SOT23。
商品特性
- 最大输入耐压38V
- 支持38V热插拔
- 导通电阻180mΩ
- 输入过压保护响应时间0.1us
- 具备短路保护和过温保护
应用领域
- 所有输入直流电源插拔的电气设备
- 汽车摄像头
- 电子烟
- 手机
