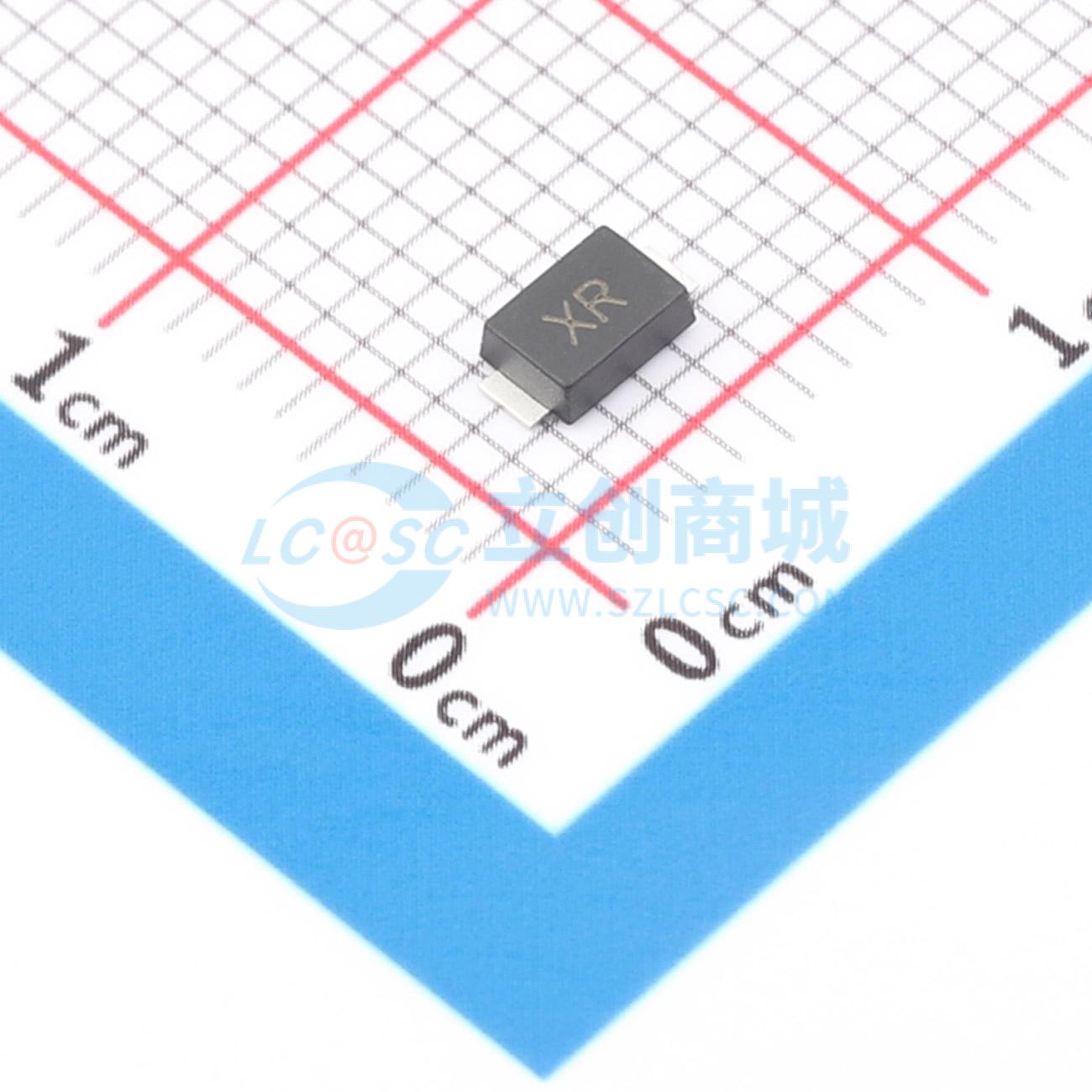

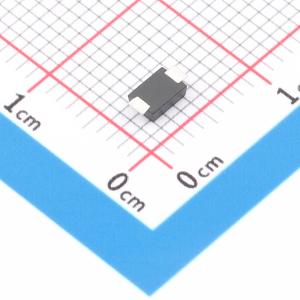

温馨提醒：图片仅供参考，商品以实物为准
SMAFJ17CA
表面贴装瞬态电压抑制二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此款TVS管采用SMAF封装，具有体积小、节省电路板空间的特点，它的功率高达400W，能够吸收一定能量的瞬态过电压,被广泛用于消费类电子、通讯、照明、电源、安防、工控、汽车电子、医疗设备、新能源等诸多领域。
- 品牌名称
- Zhengxin(正芯)
- 商品型号
- SMAFJ17CA
- 商品编号
- C51933678
- 商品封装
- SMAF
- 包装方式
- 编带
- 商品毛重
- 0.0554克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 17V | |
| 钳位电压 | 27.6V | |
| 峰值脉冲电流(Ipp) | 14.5A | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 20.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS | |
| Cj-结电容 | 390pF |
商品特性
- 适用于表面贴装应用
- 薄型封装
- 适合自动贴装
- 有单向和双向可选
- 10 / 1000 μs波形下具有400 W的峰值脉冲功率能力
- 低增量浪涌电阻，出色的钳位能力
- 响应时间极快
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度260°C
- 依据IEC 61000-4-2标准，对数据线进行静电放电（ESD）保护，空气放电30 kV，接触放电30 kV
应用领域
- 用于保护敏感电子设备，防止由电感负载开关和雷击在集成电路（IC）、MOSFET、消费、汽车和电信领域传感器单元信号线上产生的电压瞬变。
