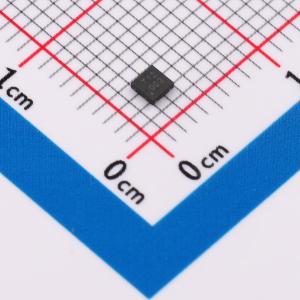

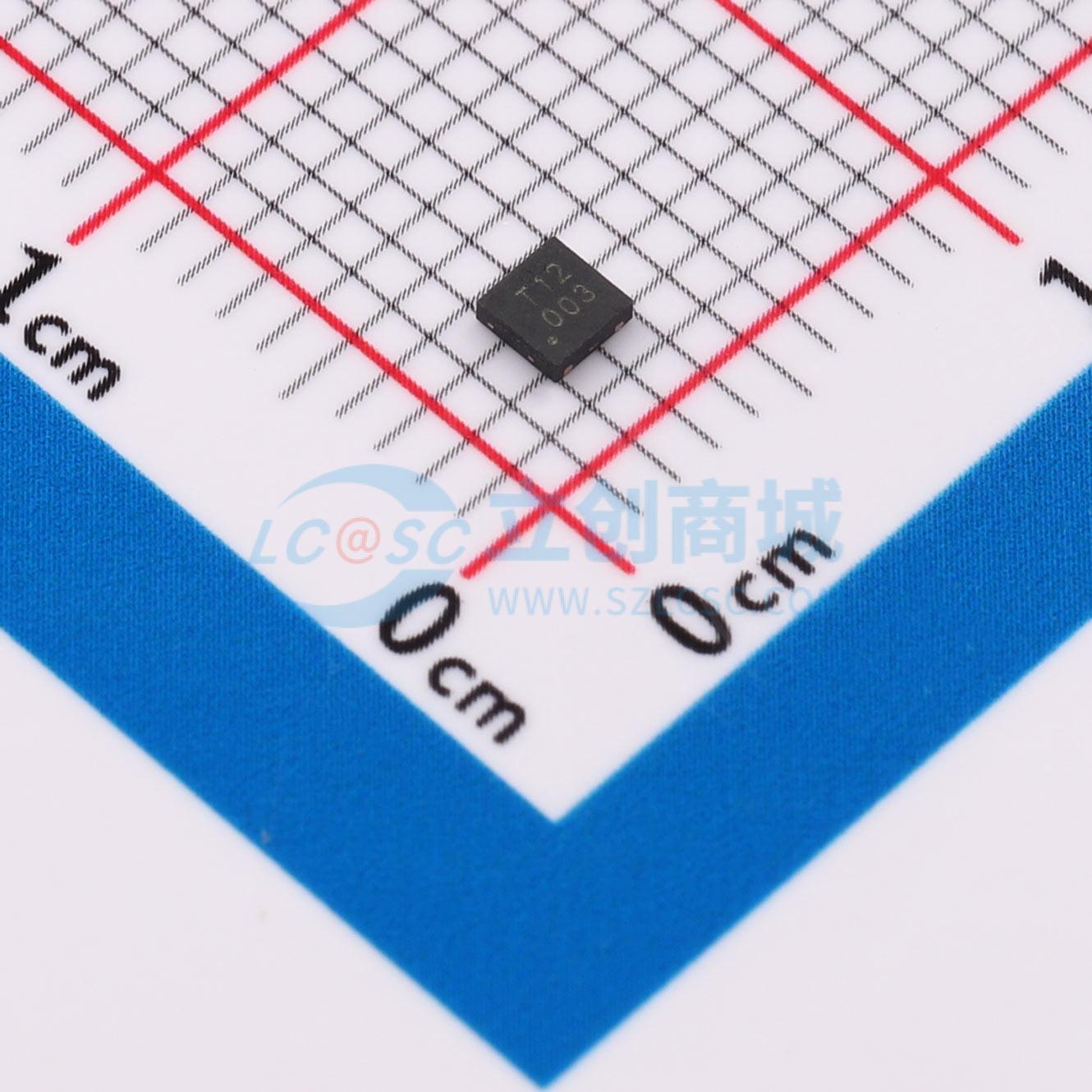

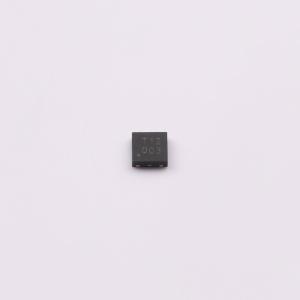

PTVS12VU1UPA-MS
PTVS12VU1UPA-MS
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此款PTVS12VU1UPA-MS是一款专为低压电源接口设计的高性能单向瞬态电压抑制器，采用紧凑型DFN2x2-3L封装，兼具空间利用率与自动化焊接兼容性，它的反向截止电压VRWM:12V,峰值脉冲电流200A,被广泛用于消费电子：智能手机/平板Type-C充电接口、笔记本电脑电源端口、便携式设备电池接口，蓝牙对讲机电源接口、智能家居控制器供电端。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PTVS12VU1UPA-MS
- 商品编号
- C51927927
- 商品封装
- DFN2020-3L
- 包装方式
- 编带
- 商品毛重
- 0.038133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 200A@8/20us | |
| 峰值脉冲功率(Ppp) | 7kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 1550pF |
商品特性
- 3引脚无引脚封装
- 结电容（最大值：1550pF）
- 峰值脉冲电流（8 / 20μs）最大值：200A
- IEC61000-4-2（静电放电）±30kV（空气），±30kV（接触）
- 低钳位电压
- 低泄漏电流
- 工作电压：12V
- 符合RoHS标准
应用领域
- 电源管理
- 工业应用
- 电源保护
