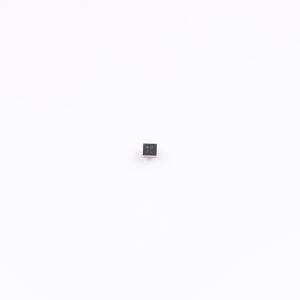

MAX40200ANS+T-HXY

超小型封装负载开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该负载开关是一款集成的功率电子开关，适用于1.5V至5.5V的宽电压范围应用。其导通电阻低至32mΩ，可有效降低导通状态下的功率损耗，提高系统效率。器件支持最大2A的连续电流输出，具备良好的负载驱动能力。内置的控制逻辑支持软启动功能，可有效抑制上电过程中的浪涌电流。该器件常用于便携式设备、计算模块和通信电路中，实现对电源域的精确上电管理和负载切换控制，有助于优化系统功耗和电源完整性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: MAX40200ANS+T-HXY
商品编号: C51912454

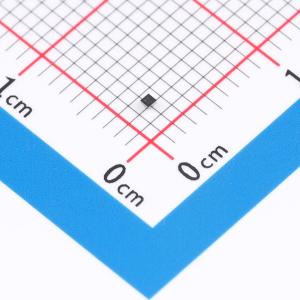

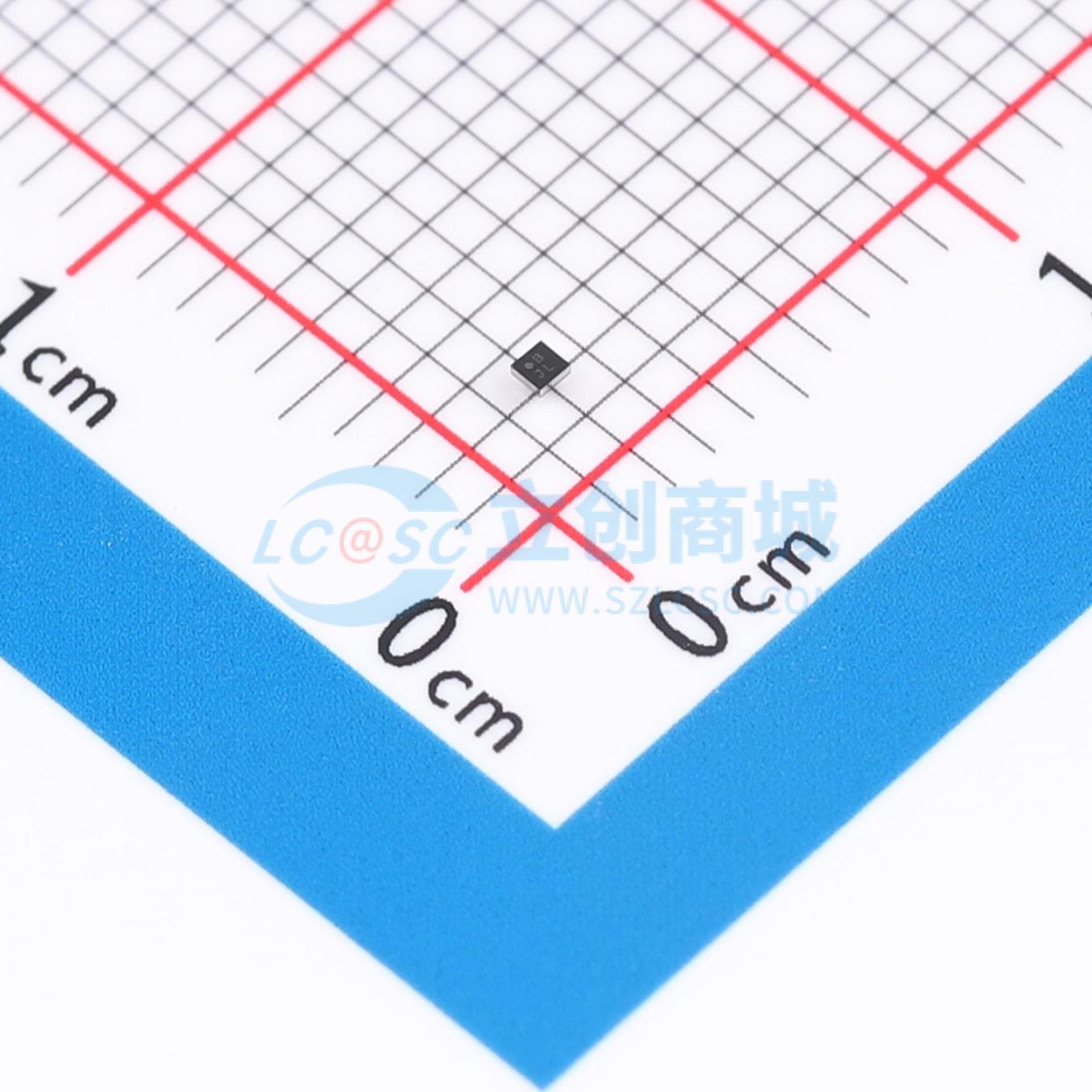

商品封装: CSP-4(0.8x0.8)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAX40200ANS+T是一款采用P沟道MOSFET的小型单通道负载开关，旨在实现最低功耗。先进的栅极控制设计支持低至1.5V的工作电压，且导通电阻和功耗增加极小。该器件专为具有超低静态电流(0.5uA)和超低待机电流(150nA)的负载开关应用而设计。MAX40200ANS+T提供业界的真反向电流阻断性能。当VOUT引脚电压超过VIN电压时，它能最大限度地减少反向电流。该器件由外部逻辑引脚控制，有助于优化电池寿命和便携设备自主运行时间。MAX40200ANS+T采用CSP-4封装。标准产品为无铅且无卤素。

商品特性

输入电压范围：1.5V~5.5V
主开关导通电阻：32mΩ (VIN=5.5V，典型值)
静态电流：0.4uA
待机电流：80nA
最大输出电流：2A
反向电流阻断(RCB)
受控上升时间：在3.3V输入时为570us
快速输出放电(QOD)：85Ω(典型值)
紧凑封装：CSP-4

应用领域

可穿戴设备
智能手机
平板电脑
便携式扬声器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	1.5V~5.5V

	属性	参数值
	最大连续电流	2A
	导通电阻	100mΩ
	功能特性	反向电流阻断；输出放电功能
	工作温度	-40℃~+125℃
