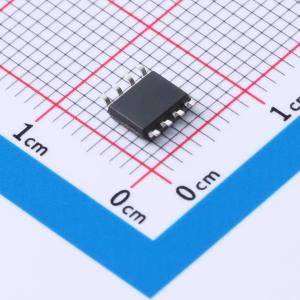

LM393
低功率低失调电压双比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 运算放大器的广泛应用于电子测量、信号处理、自动控制。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- LM393
- 商品编号
- C51912398
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.183813克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 250nA | |
| 静态电流(Iq) | 2.5mA | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V | |
| 输入失调电流(Ios) | 50nA | |
| 功能特性 | - |
商品概述
LM393是一款包含两个独立高精度电压比较器的集成电路，其最大失调电压为2.0mV。该器件专为宽电压范围工作而设计，支持单电源或双电源供电，且在任意电源电压下均保持极低的电流消耗。其特点包括：即使采用单电源供电，其共模输入电压范围也能接近地电平。
商品特性
- 电源电压范围宽：单电源2.0V至36V；双电源±1.0V至±18V
- 电源电流消耗极低（0.4mA）
- 输入偏置电流低：25nA
- 输入失调电流低：±5nA
- 最大输入失调电压：±3mV
- 输入共模电压范围接近地电平
- 差模输入电压范围等于电源电压
- 输出饱和电压低：250mV @ 4mA
- 输出电平兼容TTL、DTL、ECL、MOS和CMOS逻辑系统
- 高精度比较器
- 减少由温漂引起的失调电压
- 支持单电源供电
- 兼容逻辑电路
应用领域
- 限幅器
- 简单的模/数转换器
- 脉冲发生器
- 方波发生器
- 延时发生器
