产品特点 FEATURES

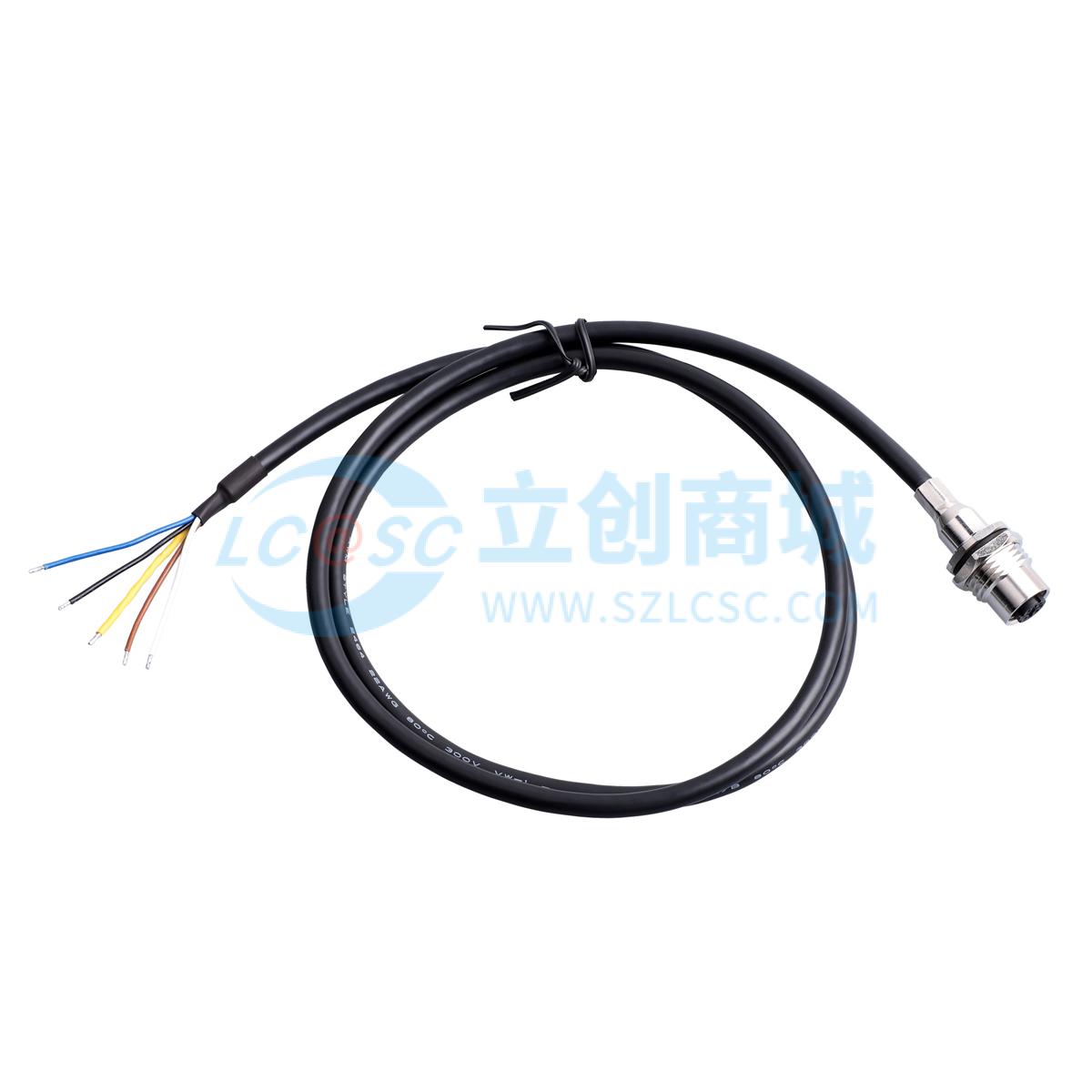

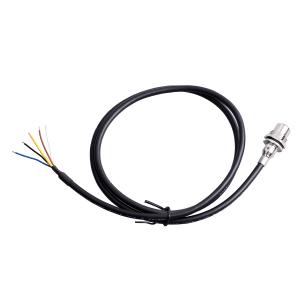

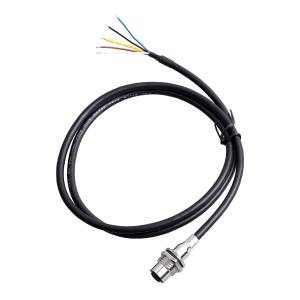

品牌为CAZN（正成），型号为M12 - S4D - GWFM16 - PBG - 1PV - S，属于M12板后安装4芯编码母头连接器。
1
连接与防护：采用螺纹连接方式，工作温度范围为-40℃至100℃，污染等级3，额定电压250V AC/DC，额定电流4A，绝缘电阻≥5.0Ω（图纸标注），耐压测试3000V 0.1s无击穿，插拔次数≥25000次，可适应工业环境的信号与电力传输需求。
2
结构与接线：4芯设计，接线定义明确，线色分别为1棕、2白、3蓝、4黑，外壳带编织屏蔽，提升抗干扰能力；线长1000±20mm，面板开孔尺寸规范（如视图A、B的尺寸标注），便于安装固定。
3
性能稳定：接触电阻≤10mΩ，具备良好的电气性能，可保证长期稳定的信号传输与电力供应。
使用场景 APPLICATIONS
适用于工业自动化生产线，可连接传感器、执行器，实现PLC与设备间的信号及电力传输；
1
轨道交通设备：列车或轨道沿线的设备布线，适应振动、温变环境；
2
户外或恶劣环境设备：如AGV小车、智能仓储检测设备、户外监控设备等，利用其防护性能应对粉尘、潮湿、振动等复杂环境；
3
仪器仪表连接：实验室或工业现场的仪器（如压力、温度传感器）与控制设备的连接，确保信号精准传输。
注意事项 PRECAUTIONS
1
安装：严格按照图纸标注的面板开孔尺寸进行开孔，安装时确保连接器与面板贴合紧密，避免松动影响防护与连接稳定性。
2
接线：接线时需严格对应线色定义（1棕、2白、3蓝、4黑），确保线序正确；接线后做好绝缘处理，外壳编织屏蔽层需合理接地（如设计要求），提升抗干扰能力。
3
环境适配：避免在超出工作温度范围（-40℃~100℃）、强腐蚀（如强酸强碱雾）或过度潮湿（如长期浸泡）环境下使用；若用于强电磁干扰场景，需额外验证屏蔽性能或增加防护措施。
4
维护与插拔：插拔时需握住连接器主体，避免拉扯线缆导致内部线芯损伤；定期检查连接器的螺纹、密封圈、屏蔽层等部件，发现磨损、老化及时更换，保证长期稳定运行。
M12-S4D-GWFM16-PBG-1PV-S
价格：￥35.131
购买数量
个
(5个/袋，最小起订量1个，递增量：1)
