产品特点 FEATURES
1

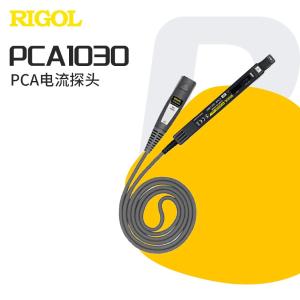

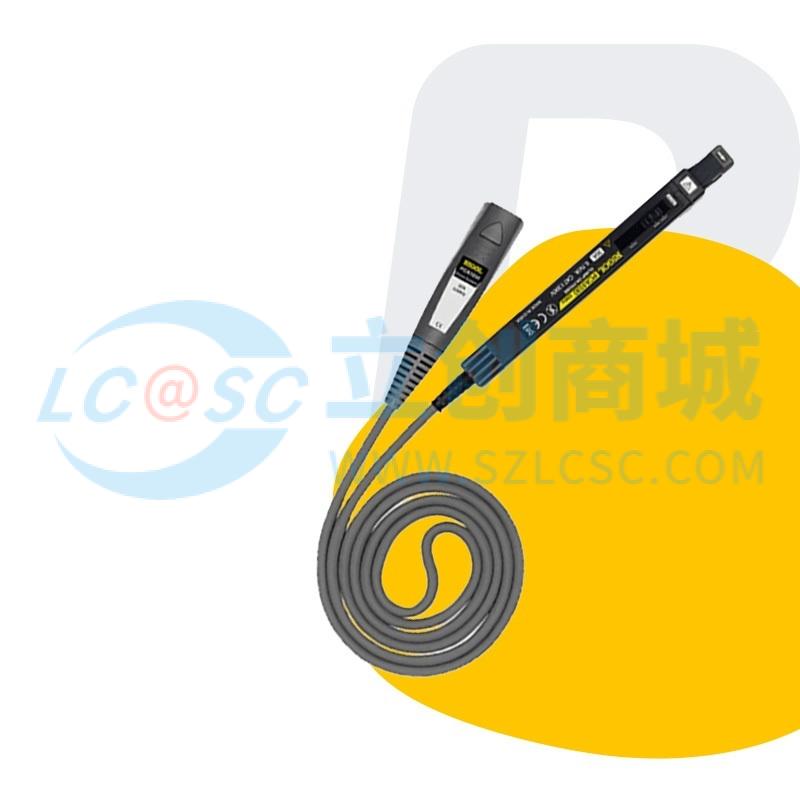

品牌为RIGOL（普源），型号PCA1030，属于有源钳形电流探头
2
带宽覆盖DC至50MHz（-3dB），上升时间≤7ns，可捕捉快速变化的电流信号
3
最大连续输入电流30最大峰值电流50A（非连续），增益0.1V/A
4
测量精度高：≤30A-r-m-s时±1.0%rdg±1mV，≤50A峰值时±2.0%rdg
5
噪声低：≤2.5mA-r-m-s（配合带宽20MHz的波形测量仪器）
6
操作环境适应性强：温度0℃至40℃，相对湿度≤80%（无凝结），存储温度-10℃至50℃
7
电缆长度约1.5m，方便灵活操作；传感器尺寸约175W×18H×40Dmm（不含突出部分），重量约230g，便携性好
8
符合安规EN61010和EMC EN61326标准，可靠性高
9
具备电流方向标识、解锁标识等设计，操作便捷
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电子设备研发阶段：对电路中的直流或交流电流进行实时波形监测与分析
2
电力电子行业：检测逆变器、开关电源等设备中的电流变化，优化电路设计
3
工业设备维护：对电机、变频器等工业设备的工作电流进行故障诊断与排查
4
实验室教学与科研：电路实验中监测支路电流，验证理论数据与实际值的一致性
5
电子制造质检：对生产线上的电子成品进行电流性能测试，确保产品质量
注意事项 PRECAUTIONS
1
操作时需严格遵守环境要求：温度0℃至40℃，相对湿度≤80%（无凝结），存储时温度-10℃至50℃
2
输入电流不得超过额定范围：连续电流≤30峰值电流≤50A且为非连续使用
3
避免在强磁场环境下使用，外部磁场（DC和60Hz，400A/m）可能导致≤20mA的测量误差
4
连接或拆卸探头时，需注意解锁标识的正确操作，确保传感器与电缆连接稳固
5
精度保证期为1年，开/关次数累计不超过1万次，超出后需重新校准
6
仅限室内使用，使用环境海拔≤2000m，污染等级为2级，避免粉尘、潮湿等恶劣环境
7
使用前请仔细阅读用户手册，遵循正确的操作流程，确保测量结果准确可靠
8
终端连接器集成电源，需通过波形测量仪器上电时为探头供电，确保连接正确
RIGOL(普源)PCA电流探头PCA1030【2MHz/ 500A独立供电】
价格：￥13393.47
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
