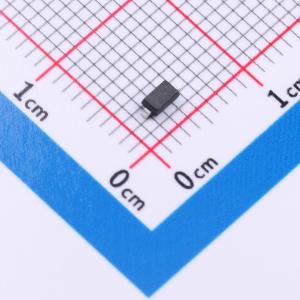

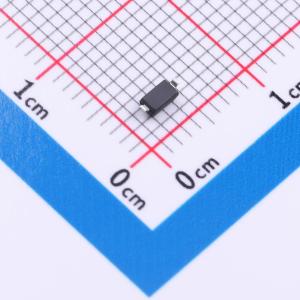

温馨提醒：图片仅供参考，商品以实物为准
MM1W15-TD
MM1W15-TD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单向齐纳二极管
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- MM1W15-TD
- 商品编号
- C51902070
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.034867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 15V | |
| 反向电流(Ir) | 5uA@11V | |
| 稳压值(范围值) | 13.8V~15.8V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阻抗(Zzt) | 14Ω | |
| 阻抗(Zzk) | - | |
| 工作结温范围 | -55℃~+150℃ | |
| 精度 | - |
商品概述
硅平面齐纳二极管，采用SOD-123塑料表面贴装封装，适用于表面贴装设计。齐纳反向电压范围宽，总功耗最大为1W。热阻数据基于安装在具有2.0英寸×2.0英寸铜面积焊盘的印刷电路板上的情况测得。典型参数测试条件为环境温度25°C，其中VZT采用脉冲测试。
商品特性
- 总功耗：最大1W。
- 齐纳反向电压范围宽：3.3V至330V。
- 小型塑料封装，适用于表面贴装设计。
应用领域
- 电源管理
- 显示驱动
- 运算放大器
