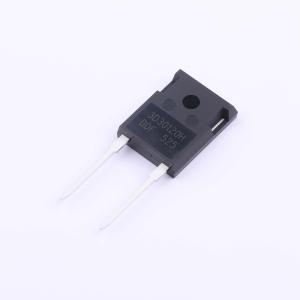

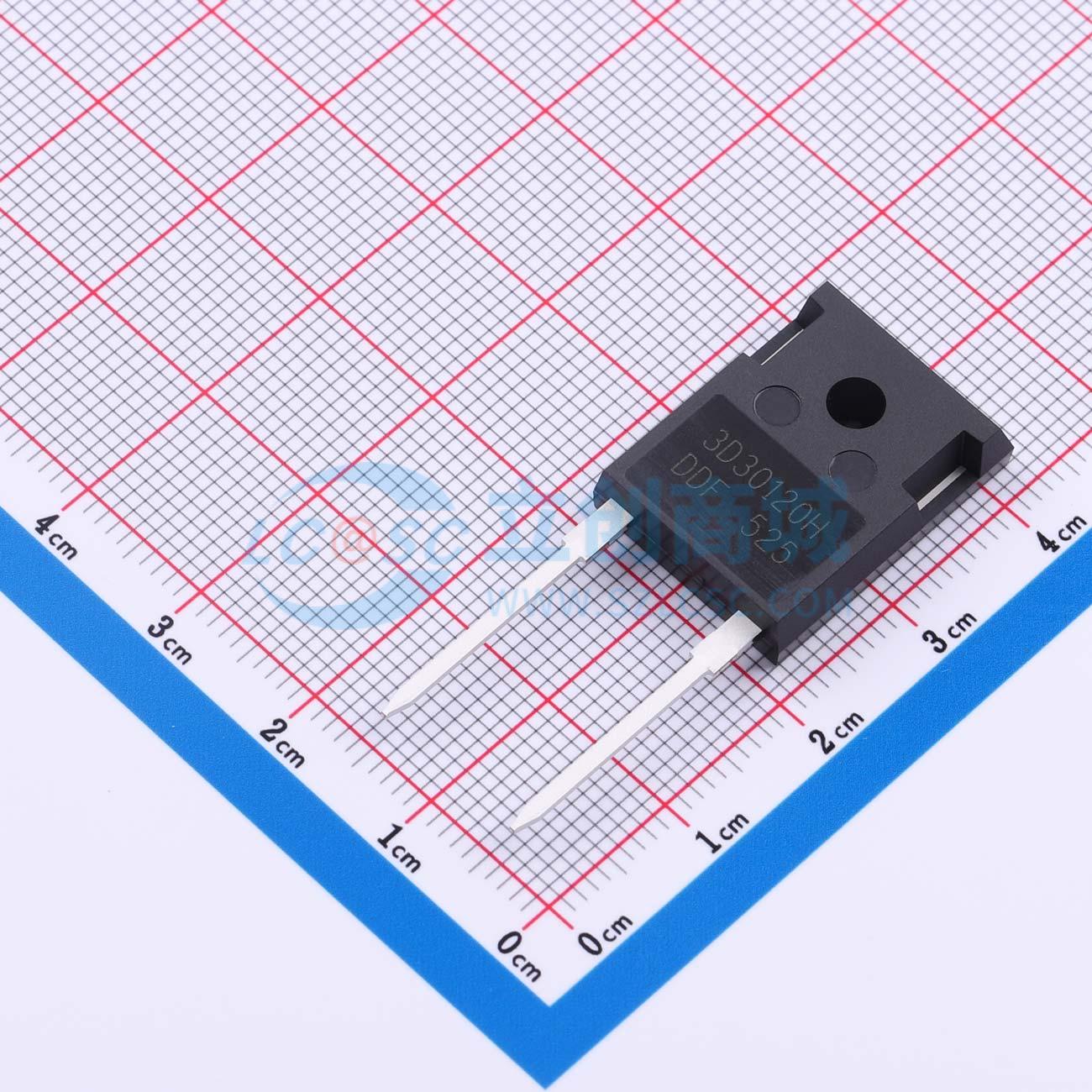

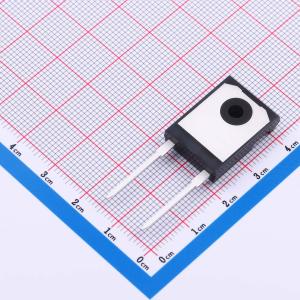

温馨提醒：图片仅供参考，商品以实物为准
DDF3D30120H
碳化硅肖特基势垒整流器，具有零反向恢复电流和高速开关特性，适用于开关电源和电机驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 整流电流IF(AV): 30A@TC=150℃ 反向电压VRRM： 1200V 正向压降VF： 1.8V@30A 反向电流IR： 200uA 结温TJ：-55~+175℃
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- DDF3D30120H
- 商品编号
- C51901958
- 商品封装
- TO-247-2L
- 包装方式
- 管装
- 商品毛重
- 7.803333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 85A | |
| 正向压降(Vf) | 1.8V@30A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 200uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 175A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 反向耐压 1200V
- 零反向恢复电流
- 高工作频率
- 开关特性不受温度影响
- 快速开关速度
- 正向压降具有正温度系数
应用领域
- 开关模式电源，交流/直流转换器
- 功率因数校正
- 电机驱动
- 光伏逆变器和风力涡轮机
