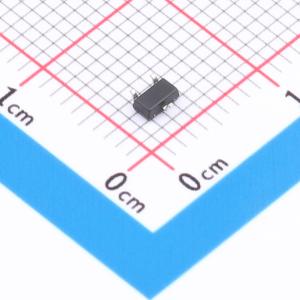

温馨提醒：图片仅供参考，商品以实物为准

ZJR1303-9AURBR

2.8V~5.5V 130uA 15ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2.5 V输出微功耗、小尺寸电压基准源、供电电压低至2.8 V~5.5 V、温度系数15 ppm/C max、供电电流 130 µA
品牌名称: 治精微
商品型号: ZJR1303-9AURBR
商品编号: C51901735
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.0575克(g)

商品参数

商品概述

ZJR1303是一款精密、低功耗、低压差的紧凑型基准电压源系列，采用微型3引脚SOT23封装。该器件在130μA静态电流下工作，提供出色的温度漂移和初始精度。其低功耗和相对较高的精度使其非常适合环路供电的工业应用，例如压力和温度变送器应用。ZJR1303需要0.1μF至20μF的负载电容以确保稳定性。该器件的工作温度范围为-40°C至+125°C。ZJR1303在空载条件下，其电源电压可在输出电压之上5mV内工作。工程师可利用ZJR1303的低压差、小尺寸和低功耗特性，将其应用于便携式和电池供电设备中。

商品特性

出色的指定漂移性能：-40°C至+125°C范围内最大15 ppm/°C
高精度：最大0.1%
最大输入电压VIN = 5.5 V
低压差：5 mV
高输出电流：20 mA
低静态电流Io：130 μA
微型3引脚SOT23封装

应用领域

温度与压力变送器
便携式电池供电设备
数据采集系统
医疗设备
电源逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.8V~5.5V
	输出电压	2.5V
	输出电流	20mA
	精度	±0.1%
	温度系数	15ppm/℃

	属性	参数值
	电压基准类型	-
	静态电流(Iq)	130uA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	2.5ppmp-p
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+125℃
	功能特性	-
