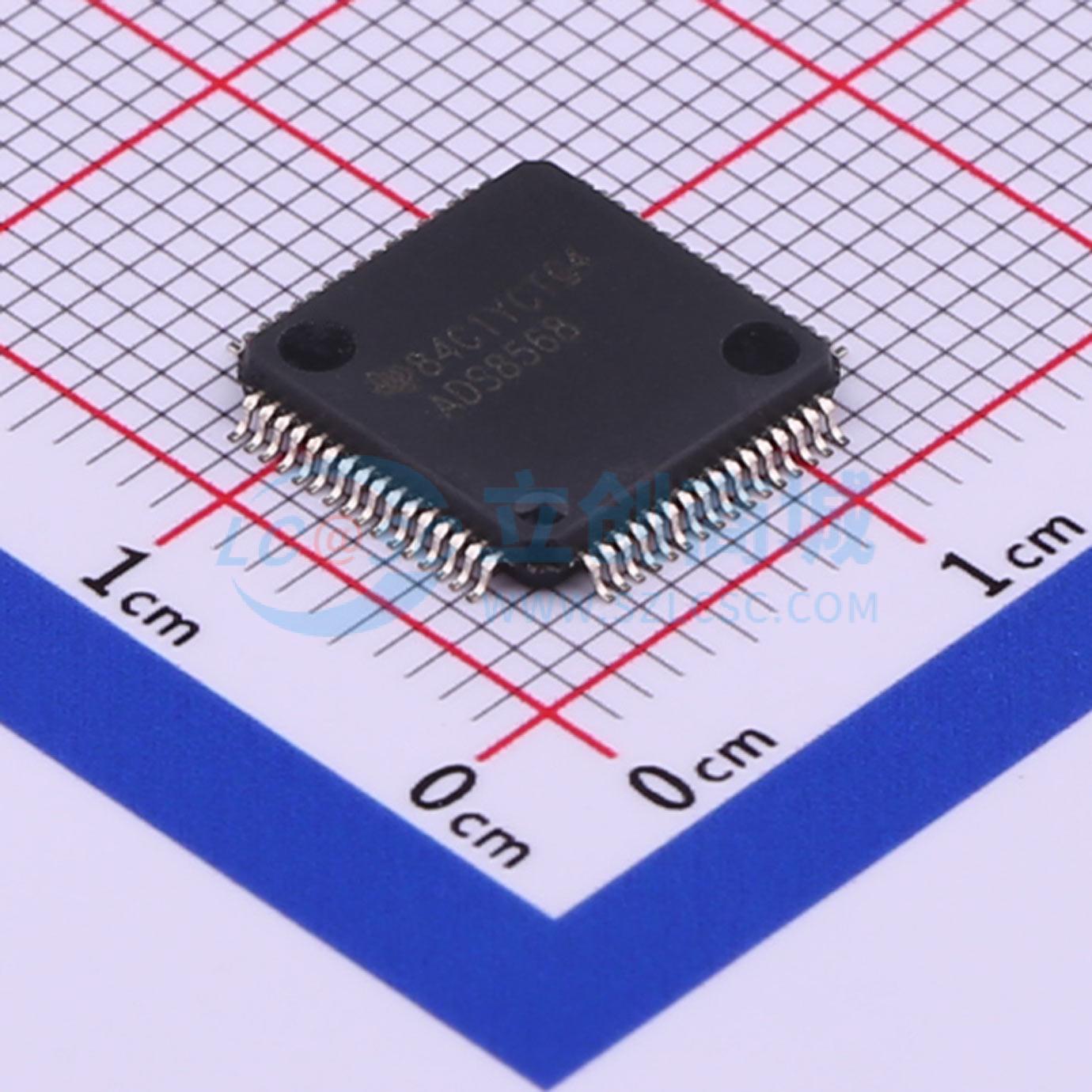

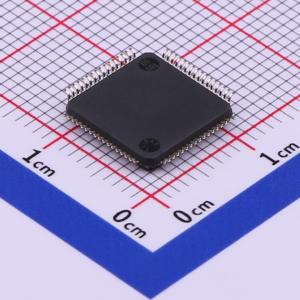

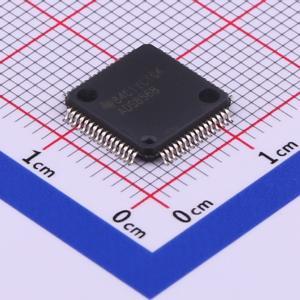

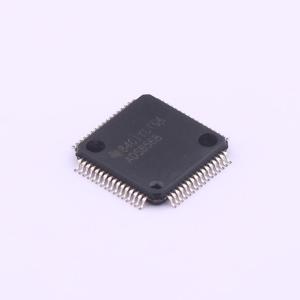

ADS8568SPM
12位、14位和16位，8通道，同步采样ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8568 16 位 8 通道同步采样双极输入 SAR 模数转换器 (ADC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8568SPM
- 商品编号
- C527530
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 袋装
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 510kHz | |
| 通道数 | 8 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | 并行；串行 | |
| 差分输入 | 是 | |
| 积分非线性 | 1.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 91.5dB | |
| 时钟/振荡器 | 内置；外置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 10uA |
商品概述
ADS85x8包含八个低功耗、12位、14位或16位、基于逐次逼近寄存器（SAR）的模数转换器（ADC），具有真正的双极性输入。这些通道分为四组，因此可实现高达650 kSPS的同步高速信号采集。 该器件支持可选的并行或串行接口，具备菊花链功能。可编程基准电压允许处理幅度高达±12 V的模拟输入信号。 ADS85x8系列支持自动睡眠模式，以实现最低功耗，提供64引脚VQFN和LQFP两种封装。整个系列的工作温度范围为-40°C至+125°C。
商品特性
- 12位、14位和16位ADC系列，引脚和软件兼容
- 每通道最大数据速率：
- ADS8528：650 kSPS（并行）或480 kSPS（串行）
- ADS8548：600 kSPS（并行）或450 kSPS（串行）
- ADS8568：510 kSPS（并行）或400 kSPS（串行）
- 出色的交流性能：
- 信噪比：
- ADS8528：73.9 dB，ADS8548：85 dB，ADS8568：91.5 dB
- 总谐波失真：
- ADS8528：–89 dB，ADS8548：–91 dB，ADS8568：–94 dB
- 信噪比：
- 可编程、带缓冲的内部基准电压：0.5 V - 2.5 V或0.5 V - 3.0 V，支持高达±12 V的输入电压范围
- 可选的并行或串行接口
- 使用自动睡眠模式实现可扩展的低功耗运行：在10 kSPS时仅32 mW
- 在扩展工业温度范围内全面规格化
应用领域
- 保护继电器
- 电能质量测量
- 多轴电机控制
- 可编程逻辑控制器
- 工业数据采集
