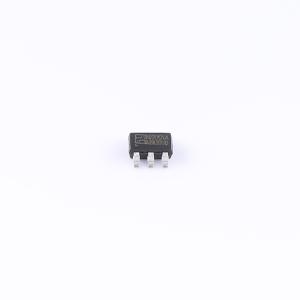

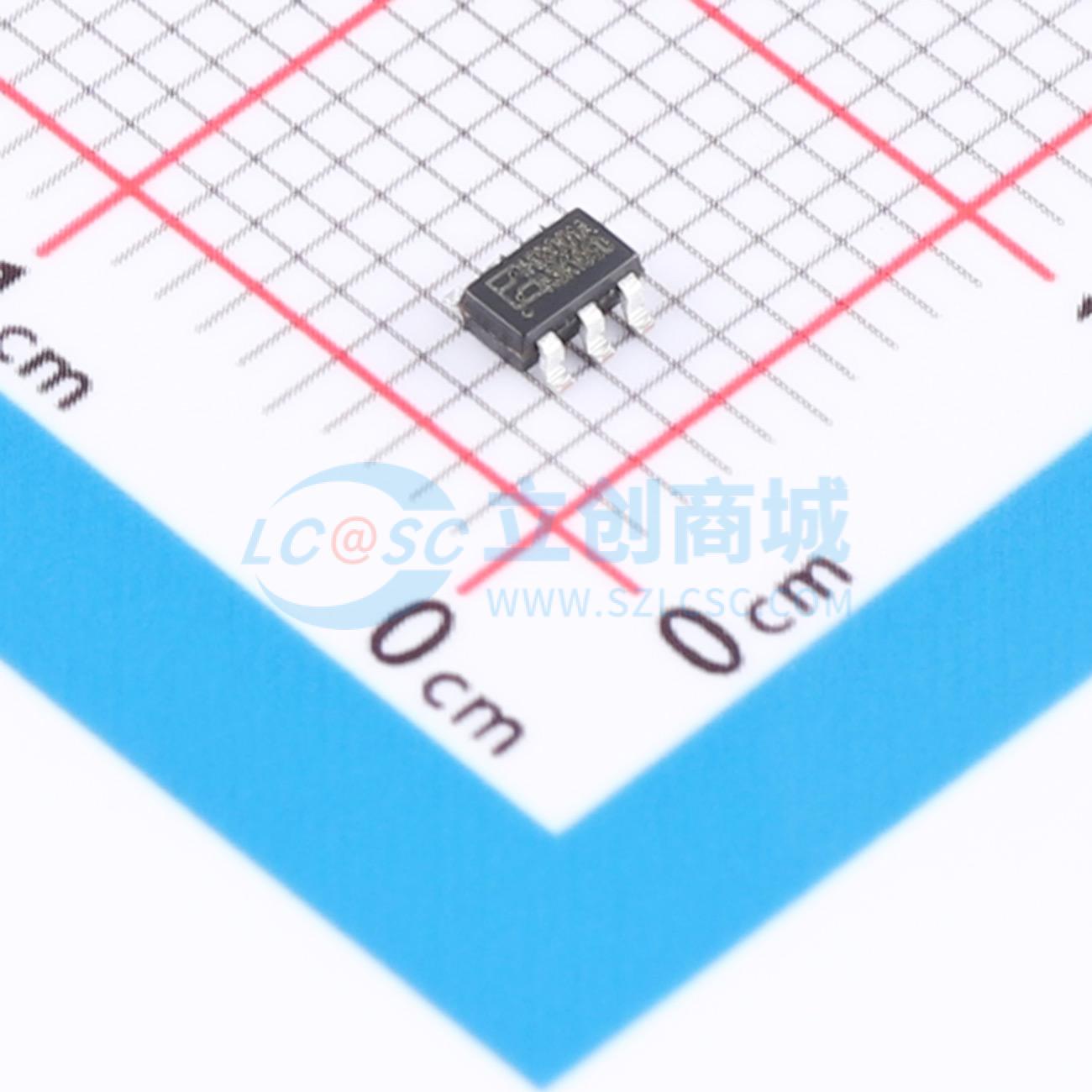

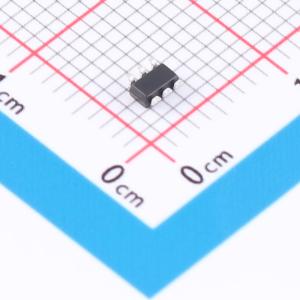

Hi9001A
降压型 2A 5.5V~36V
- 描述
- 是一款同步降压的BUCK，内部集成了高，低功率场效应管。持续输出电流可达2A，ACOT控制模式使得负载动态调整极其优秀。轻载降低开关频率减少开关损耗，实现宽负载范围内的高转换效率。具有内置保护功能，如周期限流，打嗝模式短路保护，过温保护。内置抖频功能轻松通过EMI测试。
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi9001A
- 商品编号
- C51897858
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042753克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~36V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 440kHz~600kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；EMI优化(抖频模式)；打嗝限流 |
商品概述
Hi9001A是一款同步降压的BUCK，内部集成了高、低功率场效应管。持续输出电流可达2A，ACOT控制模式使得负载动态调整极其优秀。轻载降低开关频率减少开关损耗，实现宽负载范围内的高转换效率。具有内置保护功能，如周期限流、打嗝模式短路保护、过温保护。内置抖频功能轻松通过EMI测试。Hi9001A是同步降压开关模式转换芯片，采用ACOT控制模式，可实现快速瞬态响应，使环路更稳定，占空比由输出电压和输入电压共同决定。使能(EN)是数字控制引脚，EN大于2V时使能，芯片正常工作，低于0.8V芯片停止工作，EN脚内部最大钳位到6V。欠压锁定(UVLO)在供电不足时保护芯片，内部通过UVLO比较器监测输入电压，UVLO上升阈值约5.1V，下降阈值约4V。软启动(SS)防止转换器输出电压在启动过程中超调，芯片启动时，内部电路产生软启动电压(VSS)从0V上升到1V，VSS低于REF电压时，误差放大器以VSS为基准，超过REF电压则以REF电压为参考，VSS时间内部设置为4ms。Hi9001A具有谷底限流控制功能，在低侧LS - FET开启期间监测电感电流，检测到电感电流达到谷底电流极限时，LS - FET触发极限比较器，系统进入过流保护(OCP)模式，高侧HS - FET等待谷底限流消失后再重新开启；HS - FET通电期间，电感电流与峰值限流比较，触发峰值电流限制时，Ton脉冲立即终止，输出电压下降，直到VFB低于欠压(UV)阈值，触发UV后进入打嗝模式，定期重新启动部件，OCP是非闩锁保护。热关闭防止芯片在极高温度下工作，芯片温度超过上限阈值时整个芯片关闭，低于下限阈值时重新启动。输出电压可通过外部电阻分压器设置，参考电压固定在1.163V。
商品特性
- 宽输入电压范围5.5~36V
- 2A连续输出电流
- ACOT控制模式
- 电压精度±1%
- 工作频率520K
- 轻载PFM内置抖频轻松EMI
- MOS内阻：130mΩ/80mΩ
- 内部软启动
- 输出电压从1.16V可调
- 过流保护、短路打嗝、过温保护
- 封装：SOT23 - 6
应用领域
- 监控摄像头
- 家用电器
- 多功能打印机
- 汽车
- 工业控制
