- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
角度调节灵活：摆动角度范围可在0~180度之间调节，通过两个调节螺栓（调整螺丝A、B）可分别实现顺时针、逆时针回转角度的精准设定，满足不同工况的角度控制需求
2
结构精度高：配备高精度滚珠轴承，钢制缸体采用烤漆工艺，缸盖经硬质氧化处理，防腐耐磨且整体强度高，确保旋转动作的准确性与定位精度；钢珠导轨设计使钢珠不易坠落，工作顺畅稳定
3
密封性能优异：采用优良卡簧配合进口密封件，具备自密封特性，可有效防止气缸左右腔漏气，耐磨损且漏气率低，提升工作效率与设备稳定性
4
缸体品质可靠：硬质氧化铝合金缸体，结合高精度钢珠导轨设计，兼顾轻量化与结构强度，适应长期高频的旋转作业，减少故障发生
5
带磁设计：内置磁环，便于配合磁性感应开关使用，实现位置检测与自动化控制
6

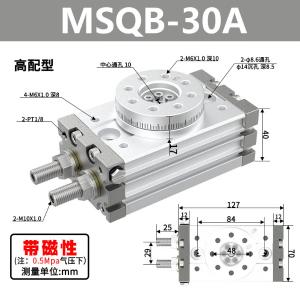

规格参数完善：提供基本型、不同大小号及多种安装类型（如A类型带螺钉孔、R类型带轴销孔）选择，部分型号内置液压缓冲器，可有效吸收冲击，保护设备与工件
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
广泛应用于自动化生产线、机械加工设备、电子元件装配、包装机械、物料搬运设备、印刷设备等领域，适用于需要实现工件翻转、定位调整、物料转向、旋转装配等角度/旋转动作的工况，如：
1
自动化装配线中，对工件进行90度/180度翻转、定位，确保装配精度；
2
包装机械里，完成包装袋的转向、封边前的角度调整；
3
电子设备制造中，电路板的翻转、元器件的旋转安装；
4
物料搬运系统中，实现货物的转向与姿态调整，配合机械手完成抓取与放置动作
注意事项 PRECAUTIONS
1
安装要求：安装时需确保气缸安装面平整、牢固，连接部位拧紧，避免松动导致旋转精度下降或设备振动损坏
2
角度调节：调节摆动角度时，需在无气压供给的状态下操作，防止气缸意外动作造成人员或设备损伤
3
气压控制：工作气压需严格控制在规定范围内（如单活塞使用压力0.4~0.9MPa、双活塞0.08~0.9MPa等），避免超压导致密封件损坏或缸体变形
4
维护保养：定期检查密封件、滚珠轴承、调节螺栓等部件的磨损情况，及时更换老化或磨损的密封件，清理导轨与轴承处的杂质；保持气缸表面清洁，防止油污、铁屑等进入气缸内部
5
环境要求：避免气缸受外力撞击或剧烈振动，工作环境应保持干燥、清洁，防止腐蚀性气体、液体或粉尘侵入，影响气缸使用寿命
6
磁性开关使用：若配合磁性感应开关，需确保开关安装位置准确，与磁环的感应距离符合要求，避免信号误触发或检测不到

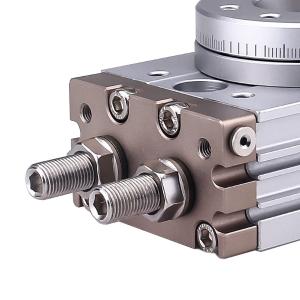

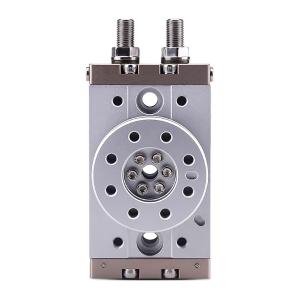

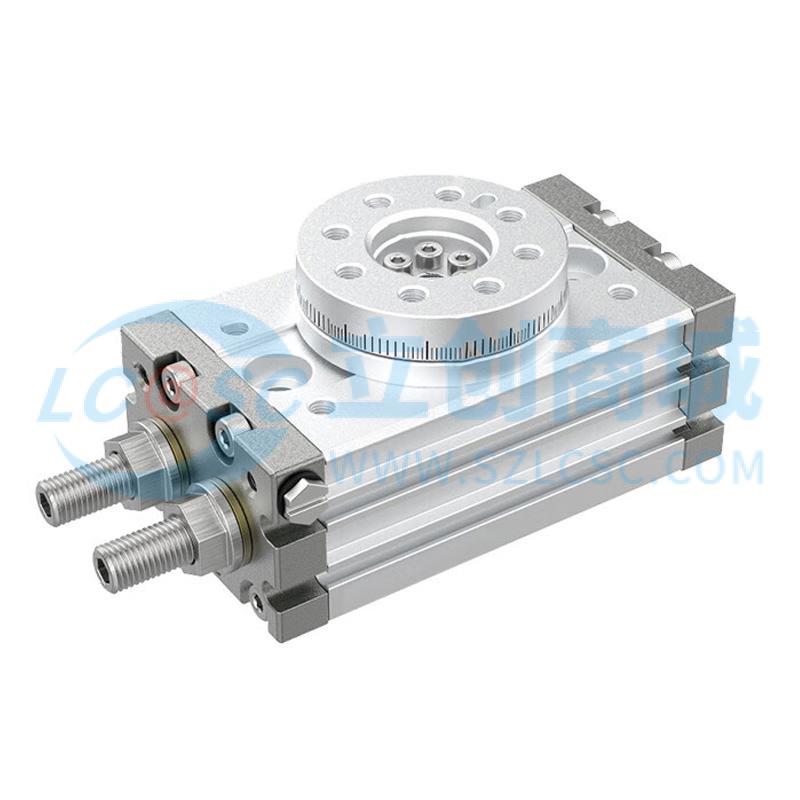

威尔克VRK MSQB系列带磁旋转气缸 MSQB30A VKB2007
价格：￥271.2
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
