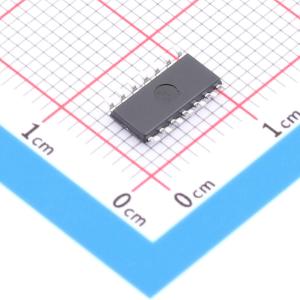

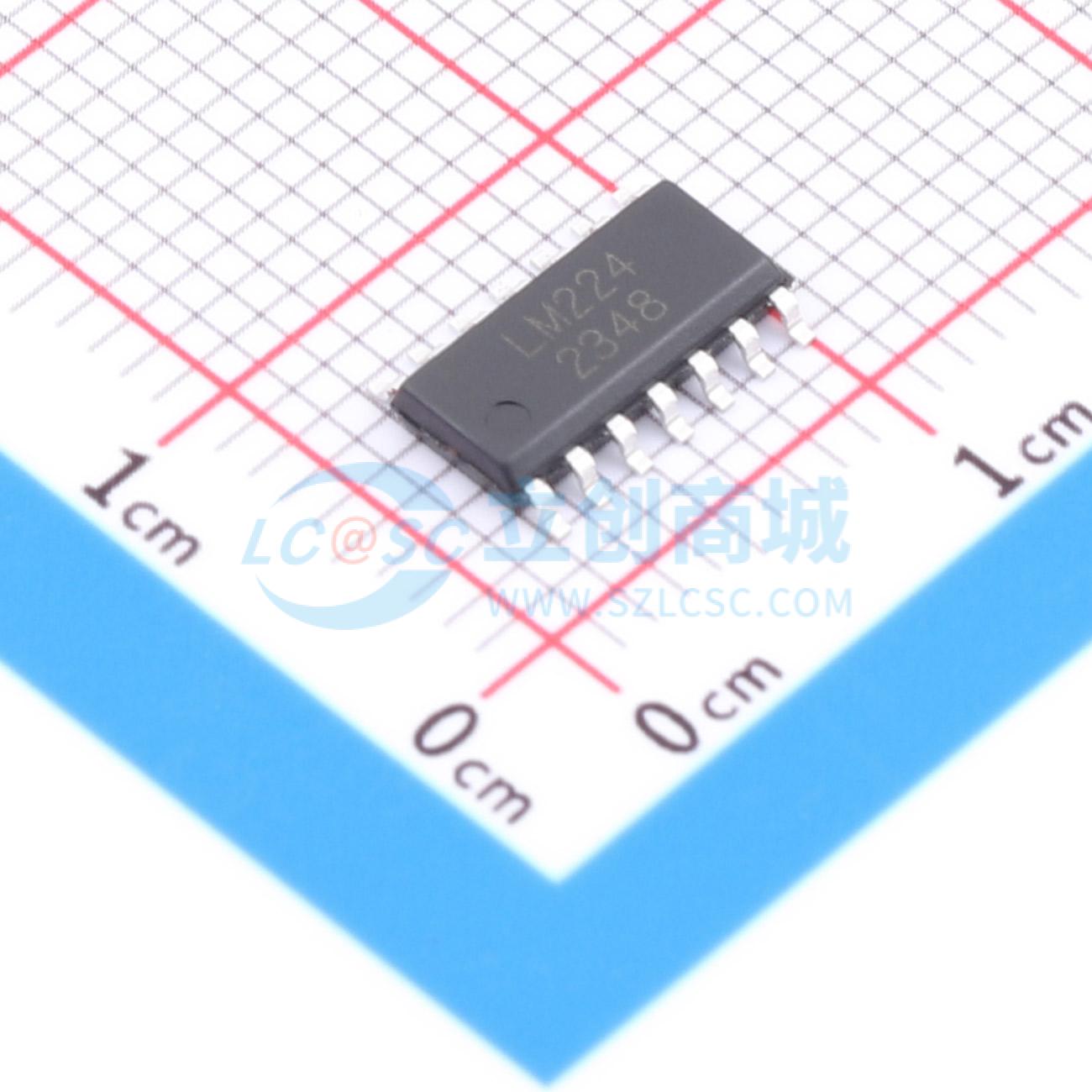

温馨提醒：图片仅供参考，商品以实物为准
LM224
工业标准四通道运算放大器，内置四个独立运放，无需外部相位补偿电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- LM224
- 商品编号
- C51886696
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.294707克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | -15V~-1.5V；1.5V~15V | |
| 功能特性 | - |
商品概述
LM224是一款行业标准运算放大器，包含四个独立的运算放大器，每个放大器均具备低失调输入电压、共模输入范围包含地电位以及高差分输入电压的能力，并内置相位补偿电路。这些运算放大器具有宽广的电源电压范围，可采用单电源或双电源供电，其静态电流与电源电压无关。因此，LM224非常适合用于收音机录音机和音响系统中的音调均衡网络电路，也可用于其他需要高增益信号放大的场合。该器件由四个高增益、低功耗的运算放大器组成，电源电压应至少比输入共模电压高1.5V。其低电源电流与电源电压无关，工作温度范围宽广，为-40 ~ 85℃。LM224可直接由数字系统中使用的标准5V电源供电，无需额外的±5V电源。
商品特性
- 电源电压：单电源：3.0 ~ 30V；双电源：±1.5 ~ ±15V
- 内置四个独立的运算放大器
- 电源电流：典型值600μA
- 输入失调电压：最大值5mV
- 增益带宽：1.2MHz
- 共模电压输入范围包含地电位
- 无需外部相位补偿电路
应用领域
- 空调
- 逆变器
- PC和服务器电源
- 冰箱
- 洗衣机
