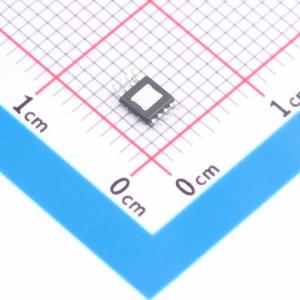

TPS7A4001MDP
1.2V~90V 50mA 100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- TPS7A4001MDP
- 商品编号
- C51885504
- 商品封装
- MSOP-8PP
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 100V | |
| 输出电压 | 1.2V~90V | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 2.8V@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPS7A4001器件是一款具有极高耐压能力的线性稳压器，它采用了热增强型封装（MSOP-8PP），能够承受高达100V的连续直流或瞬态输入电压。该器件内置热关断和电流限制功能，可在故障条件下保护系统。此外，该器件非常适合在电信和工业应用中从中间电压轨生成低压电源；它不仅能提供稳压良好的电压轨，还能在极高且快速的电压瞬变期间保持稳压。这些特性意味着可以为广泛的应用提供更简单、更具成本效益的电涌保护电路，包括PoE、偏置电源和LED照明。
商品特性
- 极高的最大输入电压：100V
- 输出电压容差：±1.5%
- 输出电流：50mA
- 低静态电流：23μA
- 关断状态下的静态电流：8μA
- 内部热过载保护
- 内部短路电流限制
- 输出电压可调范围：1.2V至90V
应用领域
- 微处理器与微控制器
- 工业自动化
- 电信基础设施
- 汽车电子
- 以太网供电
- LED照明
