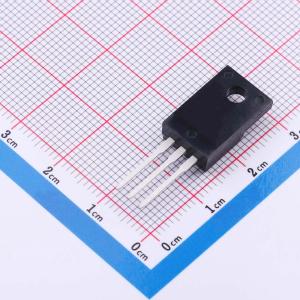

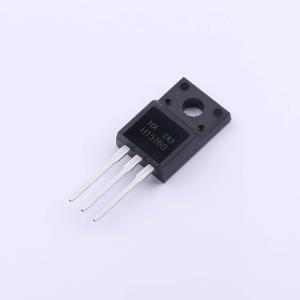

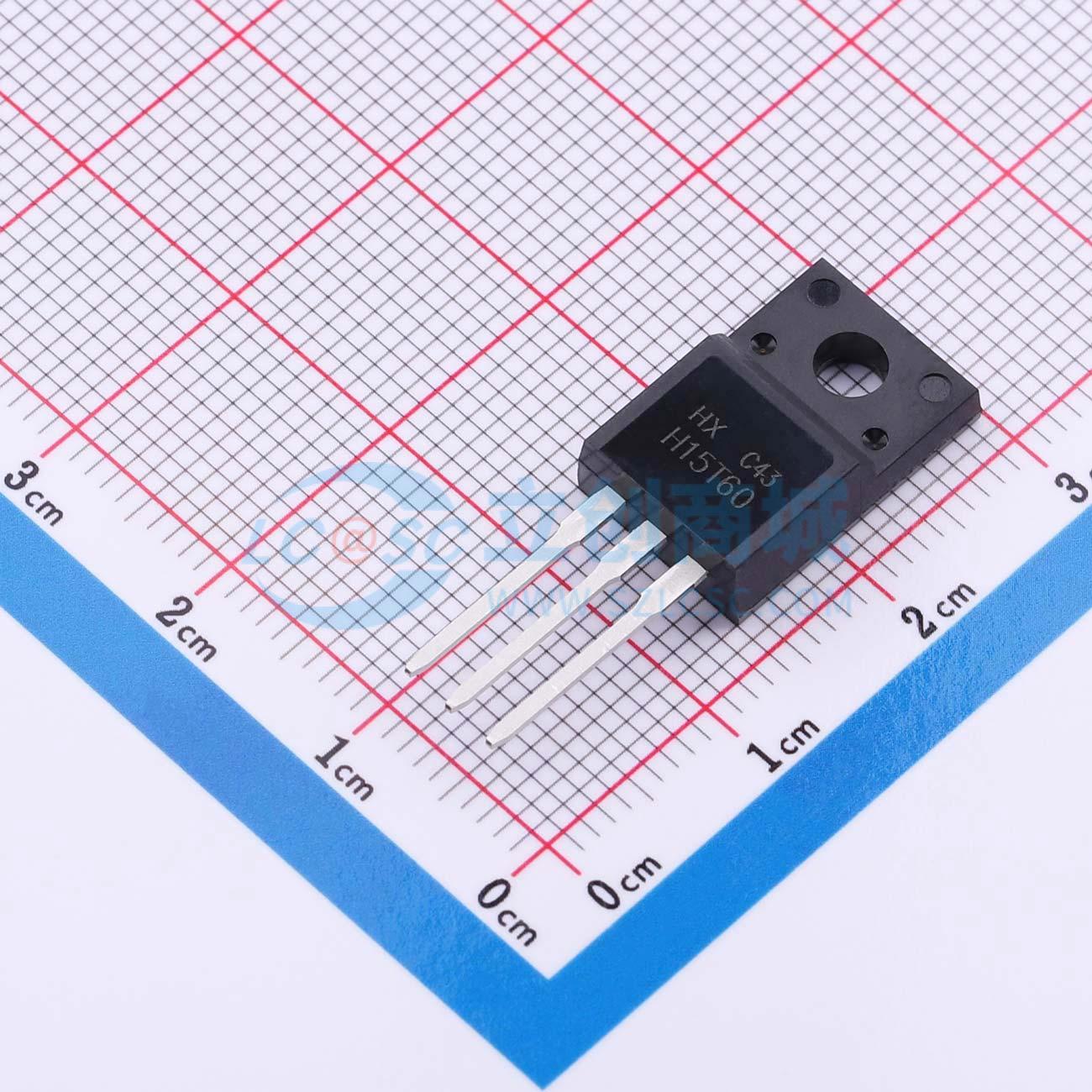

H15T60
600V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集电极-发射极电压：600V，集电极电流：30A，耗散功率：40W，广泛应用于光伏逆变器、储能、UPS、电焊机等。
- 品牌名称
- Huixin(慧芯)
- 商品型号
- H15T60
- 商品编号
- C51883383
- 商品封装
- TO-220F
- 包装方式
- 盒装
- 商品毛重
- 2.9858克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 30A | |
| 耗散功率(Pd) | 40W | |
| 输出电容(Coes) | 50pF | |
| 正向脉冲电流(Ifm) | 45A | |
| 集射极饱和电压(VCE(sat)) | 1.8V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 63nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.635nF | |
| 开启延迟时间(Td(on)) | 16ns | |
| 关断延迟时间(Td(off)) | 124ns | |
| 导通损耗(Eon) | 250uJ | |
| 关断损耗(Eoff) | 120uJ | |
| 反向恢复时间(Trr) | 170ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 30pF |
