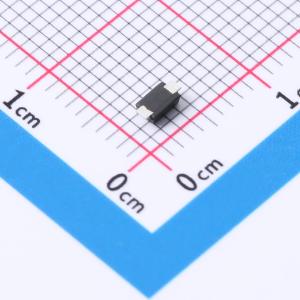

温馨提醒：图片仅供参考，商品以实物为准
ES1K
超快速恢复表面贴装整流器，塑料封装阻燃等级94V - 0，适用于印刷电路板，玻璃钝化结芯片，低反向泄漏，高正向浪涌电流能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 正向压降：1.85V@1A，直流反向耐压：800V，整流电流：1A，适合应用于开关电源、逆变器及其他高速整流与低功耗场合。
- 品牌名称
- Huixin(慧芯)
- 商品型号
- ES1K
- 商品编号
- C51883259
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.038733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.7V@1A | |
| 直流反向耐压(Vr) | 800V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品特性
- 塑料封装符合美国保险商实验室94V-0可燃性等级
- 适用于印刷电路板
- 玻璃钝化结芯片
- 低反向漏电流
- 高正向浪涌电流能力
- 端子保证可承受260 C/10秒的高温焊接
- 镀锡可焊
- 本体上标有极性符号
- 可任意安装位置
- 重量为0.0007盎司，0.02克
- 封装：SOD123FL

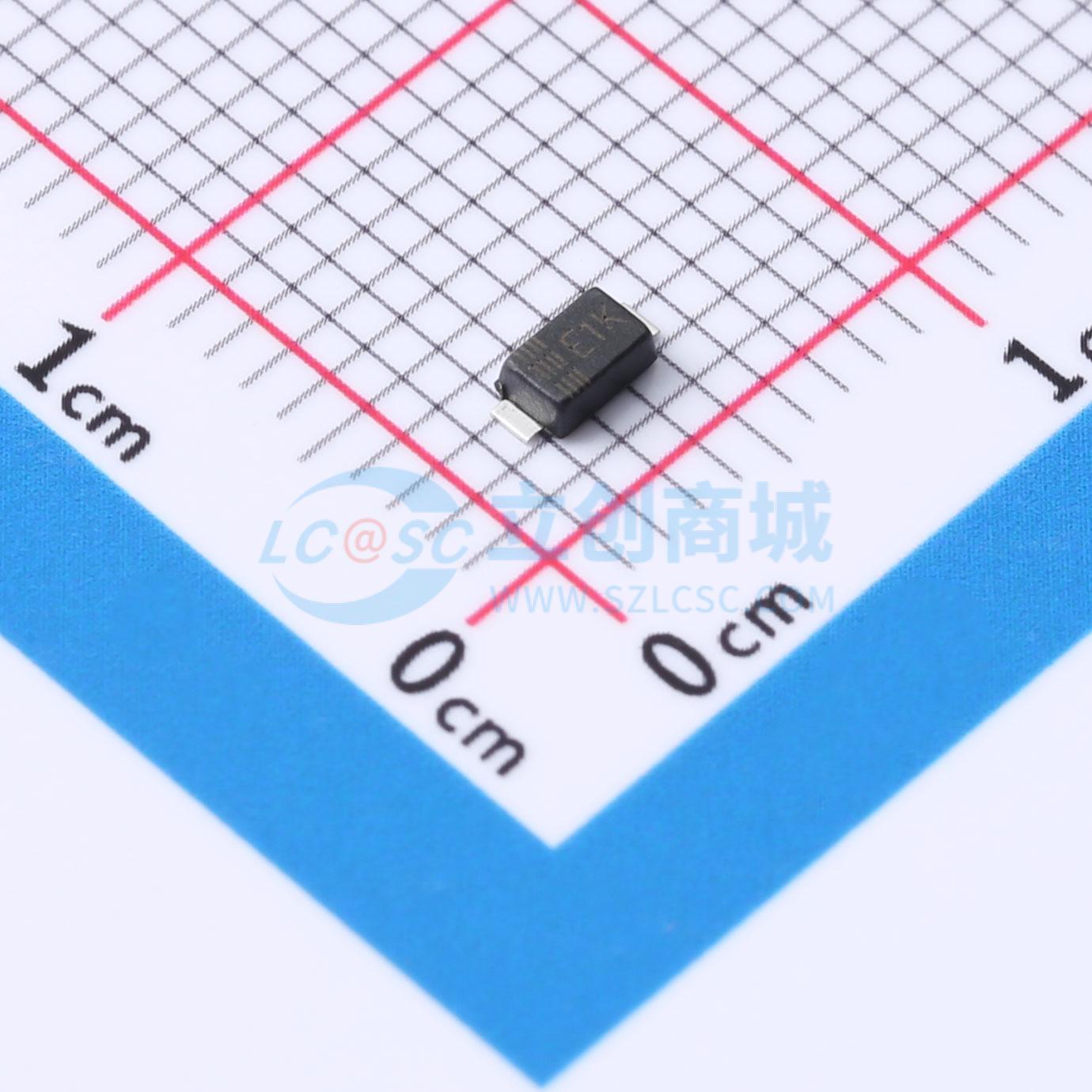

- 标记：E1K
- 单相半波60Hz，阻性或感性负载，除非另有规定，额定值在25 C环境温度下。对于容性负载，电流需降额20%。
- 注1：反向恢复时间测试条件：IF=0.5A, IR=1.0A, Irr=0.25A
- 注2：在1MHz频率和施加4.0V直流反向电压下测量
