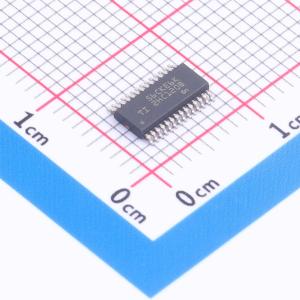

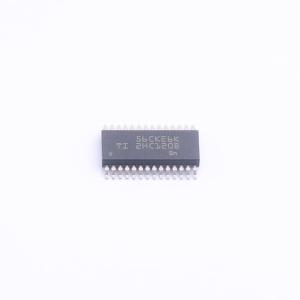

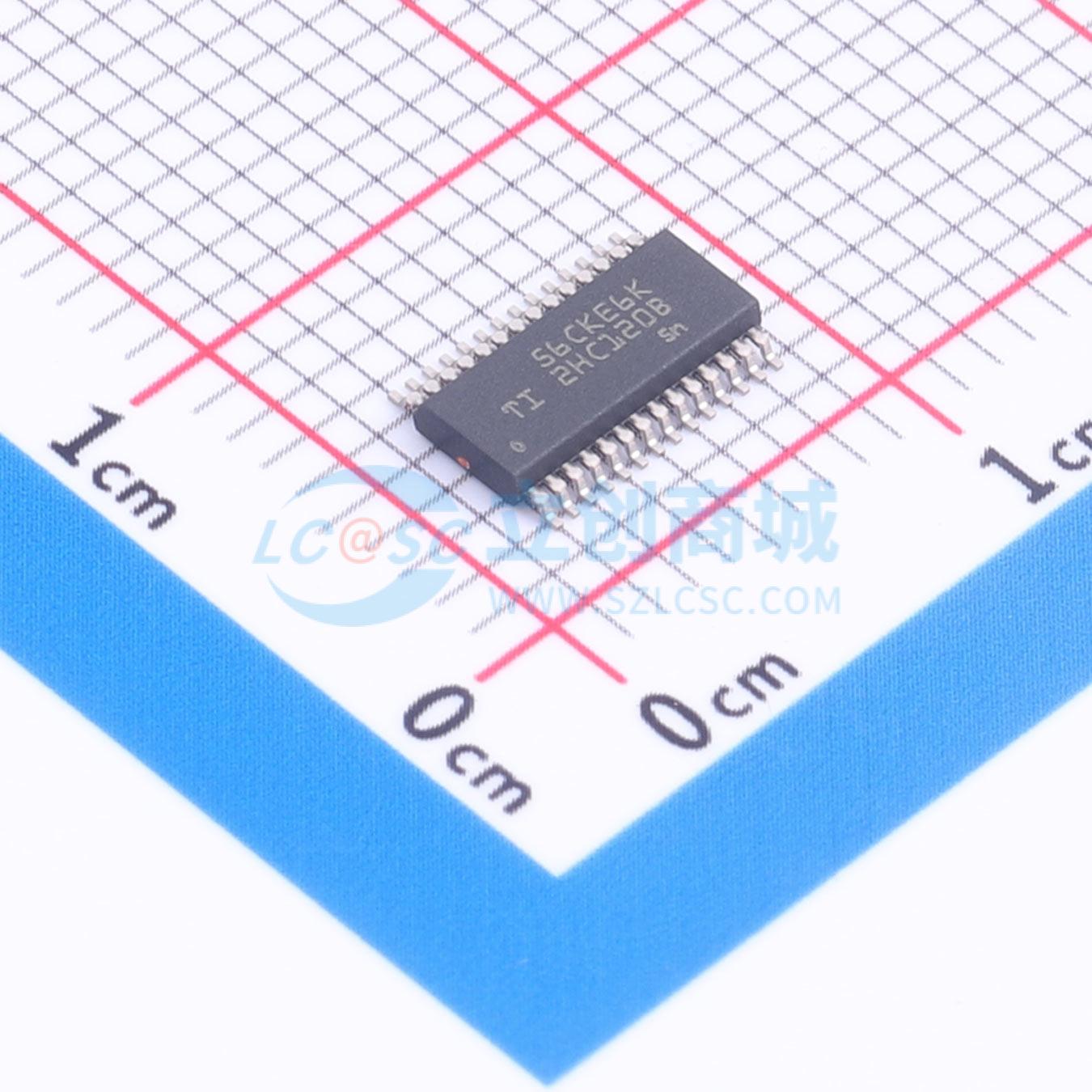

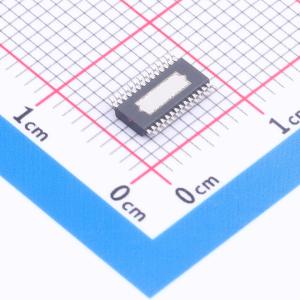

温馨提醒：图片仅供参考，商品以实物为准
TPS2HC120BQDGQRQ1
TPS2HC120BQDGQRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2HC120BQDGQRQ1
- 商品编号
- C51841280
- 商品封装
- HVSSOP-28
- 包装方式
- 编带
- 商品毛重
- 1.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 工作电压 | 3V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 120mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS2HC120-Q1是一款汽车级双通道智能高边开关，集成了NMOS功率FET和电荷泵，设计满足12V汽车电池系统的要求。其120mΩ的低导通电阻可降低器件功耗，双通路同时使能时可驱动最高2A输出负载电流，单通路使能时可驱动最高2.5A输出负载电流。该器件集成了热关断、输出钳位和限流保护功能，可在短路等故障事件中提升系统稳定性。TPS2HC120-Q1配备可选择的限流电路，在驱动大容性负载时降低浪涌电流、最小化过载电流，提升系统可靠性。该器件可通过ILIM引脚上的外部电阻设置10种可选限流档位，范围为0.25A至5A。该器件还可提供精确的负载电流检测，支持更优的负载诊断（如过载和开负载检测），实现更好的预测性维护。TPS2HC120-Q1采用28引脚、尺寸为4.9mm × 7.1mm、引脚间距0.5mm的HVSSOP带引线封装，可最小化PCB占位面积。
商品特性
- 双通道120mΩ智能高边开关，支持完整诊断功能
- 开漏状态输出
- 电流检测模拟输出
- 工作电压范围 3V 至 28V
- 支持低功耗模式(LPM)，可自动进入和退出
- 双通路均开启且处于LPM模式时，单通道LPM静态电流小于20μA
- 待机电流极低，25℃条件下小于1μA
- 支持可选限流，范围0.25A 至 5A
- 具备过载和短路保护
- 具备热关断和摆动保护
- 具备感性负载负电压钳位
- 具备掉地、掉电池和反接电池保护
- 提供全局故障报告，可实现快速中断
- 支持过流和对地短路检测
- 支持开负载和对电池短路检测
- 符合汽车应用要求
- 获得AEC-Q100认证，器件温度等级1，环境工作温度范围为-40℃ 至 125℃
- 获得ISO7637-2和ISO16750-2电瞬态干扰抗扰认证
- 采用28引脚热增强型HVSSOP封装
应用领域
- ADAS模块
- 汽车显示模块
- 车身控制模块
