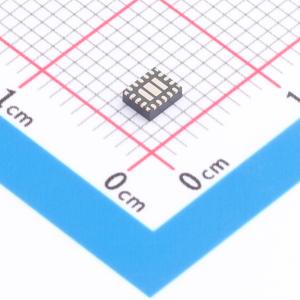

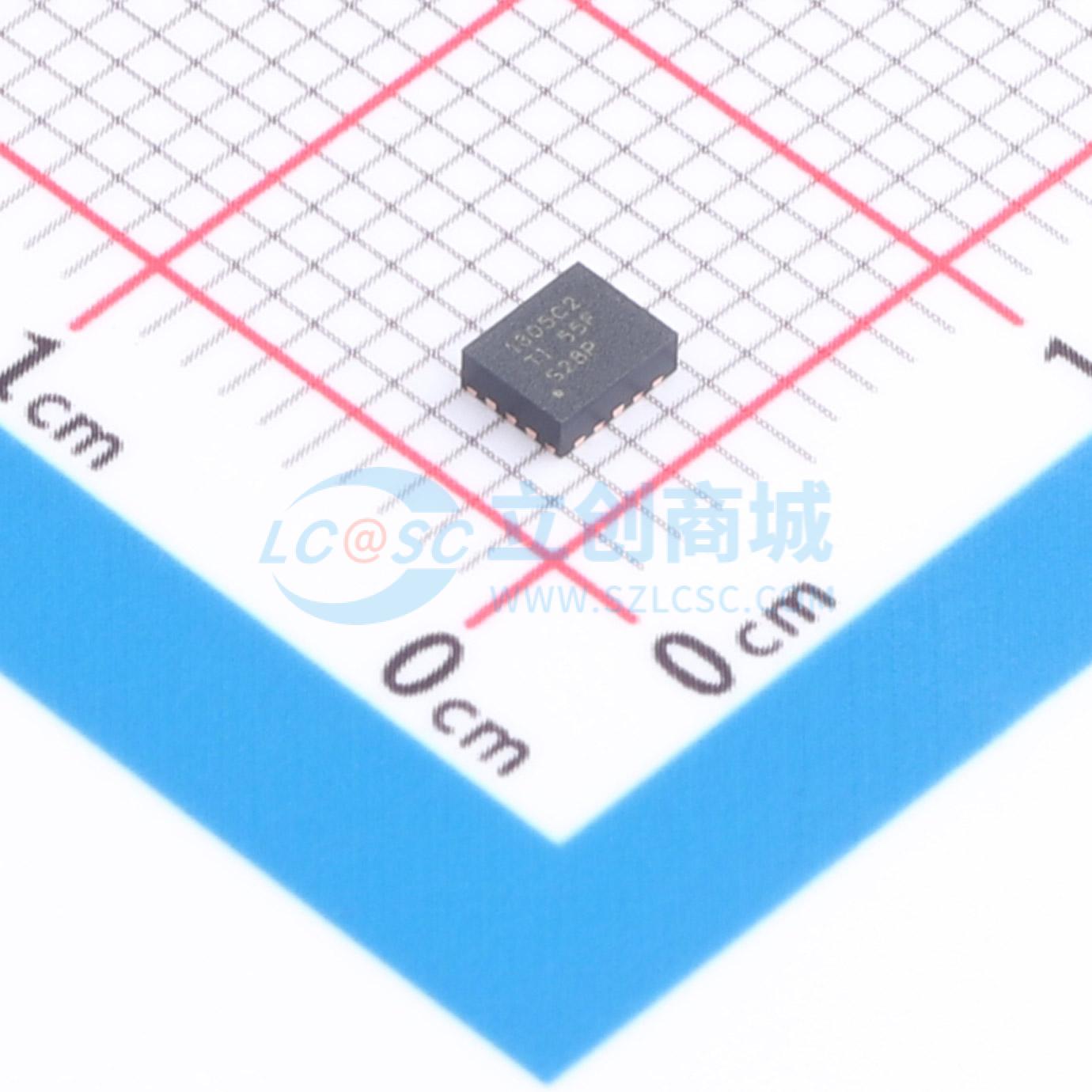

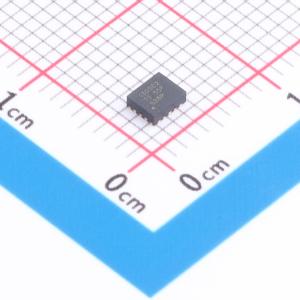

TRF1305C2RYPR

TRF1305C2是一款高性能闭环双通道射频放大器，工作带宽从真直流到大于6.5GHz。该器件可出色驱动高速高性能ADC，例如ADC12DJ5200RF和ADC32RF5x，支持直流或交流耦合接口。该放大器针对射频、零中频、复杂中频以及高速时域应用进行了性能优化。器件针对固定增益配置进行了性能优化，如果需要更低增益，可使用外部电阻。TRF1305C2配备VOCM引脚，可设置不同的输出共模电压和输入共模电压，可用于电平转换，或大多数具有不同直流共模电压的IQ下变频器ADC接口应用。TRF1305C2还支持浮动双轨分路电源或单电源选项，配备MODE引脚可将输入共模范围扩展至更靠近电源。该器件还具备掉电功能，可单独关断每个通道。该器件采用TI专有的先进BiCMOS工艺制造，提供节省空间的2.5mm × 3mm 16引脚WQFN-FCRLF封装。

• 提供三种性能优化的功率增益版本
• 15dB增益版本为TRF1305A2
• 10dB增益版本为TRF1305B2
• 5dB增益版本为TRF1305C2
• 固定增益可通过外部电阻降低
• 具备宽大信号射频带宽
• 压摆率为25kV/μs
• 具备大输入(±1V)和输出(±0.5V)共模电压范围
• 支持灵活的配置和模式
• 支持单端输入差分输出(S2D)
• 支持差分输入差分输出(D2D)
• 支持交流或直流耦合输入输出
• 输出共模电压可调
• 支持输入共模范围扩展模式
• 支持5V单电源或分路电源
• 每个通道有源功耗为447.5mW
• 每个通道均具备独立掉电功能

• RF采样或GSPS ADC驱动器
• 测试与测量
• 无线通信测试
• RF数字化仪
• 示波器(DSOs)
• 高速数字化仪
• 频谱分析仪
• 矢量信号收发器(VST)
• 质谱系统
• 共模电平转换
• IQ混频器接口
