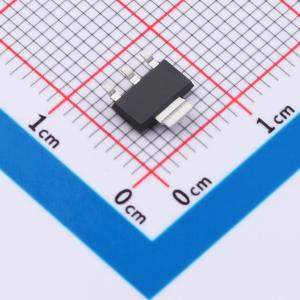

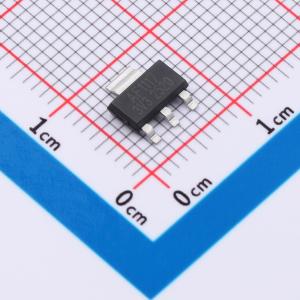

AF1117A-33L
1A双极线性稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- AF1117A-33L
- 商品编号
- C51826084
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.31228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 18V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(10kHz) | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 噪声 | - | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
AF1117A 系列是一组低压差、三端线性稳压器。其应用电路非常简单：固定输出电压版本仅需两个电容即可工作，可调输出电压版本仅需两个电阻和两个电容即可工作。除了提供固定输出电压（VOUT=1.2V、1.5V、1.8V、2.5V、3.3V、5V 和 12V）的版本外，AF1117A 还提供可调版本，仅需两个外部电阻即可提供 1.25V 至 5.0V 的输出电压。可调版本的输出电压遵循公式：VOUT=1.25×(1+R2/R1) + IAdj×R2。我们可以忽略 IAdj，因为 IAdj（约 50μA）远小于 R1 的电流（约 2~10mA）。为满足最小负载电流（>10mA）要求，建议 R1 为 125Ω 或更低。由于 AF1117A-ADJ 可在约 2mA 的负载电流下保持自身稳定，因此 R1 不允许高于 625Ω。AF1117A 提供热关断和电流限制功能，以确保芯片和电源系统的稳定性。它采用修调技术，保证输出电压精度在 2% 以内。其他输出电压精度（如 1%）可根据需求定制。AF1117A 采用 SOT-223 和 SOT-89-3L 功率封装。其湿度敏感等级目前最高为 MSL3。
商品特性
- 最大输出电流为 1A
- 输入电压范围：2.5V~18V
- 线性调整率：0.1%/V（典型值）
- 静态电流：2mA（典型值）
- 负载调整率：10mV（典型值）
- 环境温度：-40~85℃
应用领域
- 计算机主板电源管理
- 显卡电源管理
- LCD 显示器
- LCD 电视
- DVD 解码板
- ADSL 调制解调器
- 开关电源的后级稳压器
