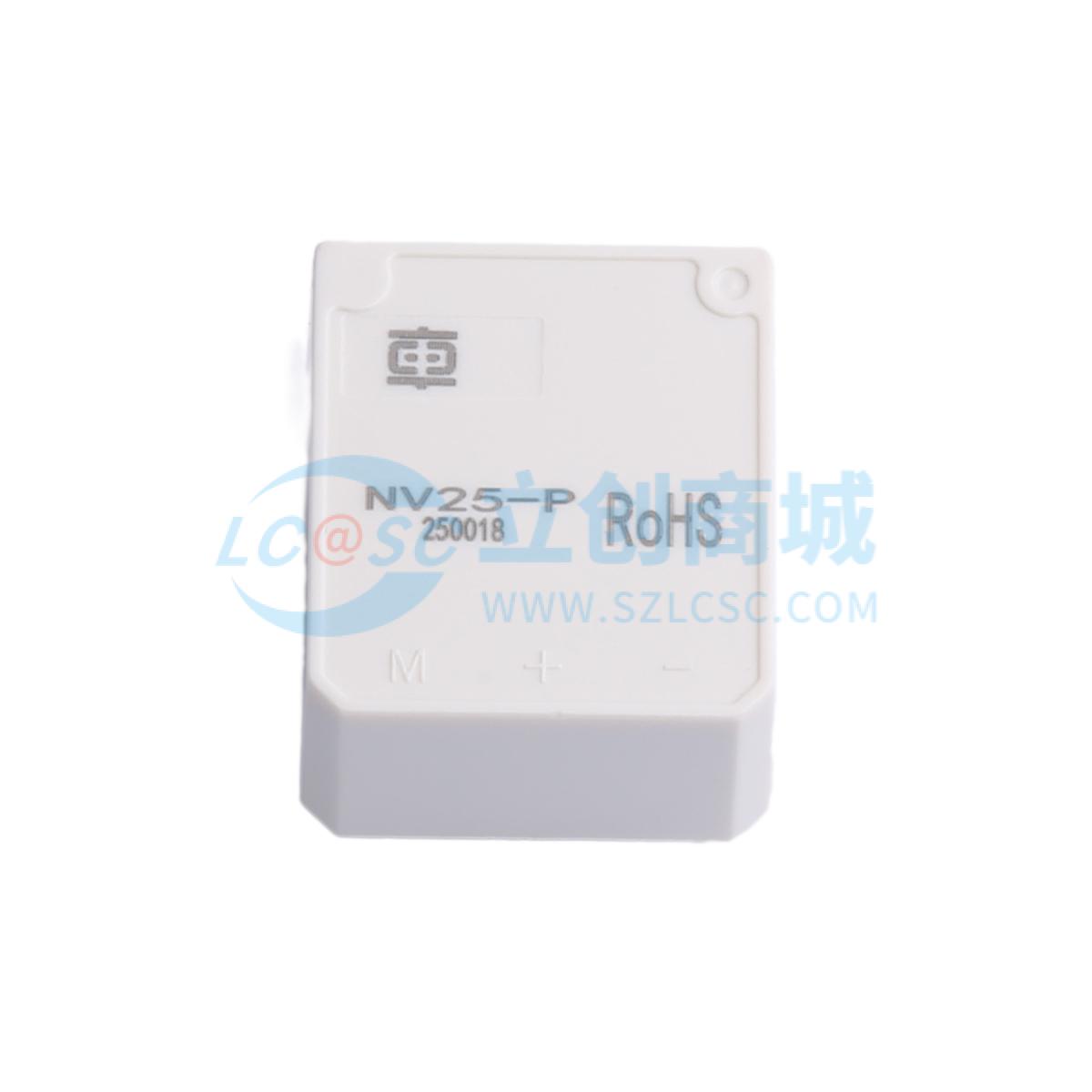

温馨提醒：图片仅供参考，商品以实物为准
NV25-P
磁平衡式霍尔电压传感器，适用于交流、直流和脉动电压的隔离精确测量
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CRRC(中车)
- 商品型号
- NV25-P
- 商品编号
- C51822238
- 商品封装
- 插件,26x29.2mm
- 包装方式
- 管装
- 商品毛重
- 94.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±14mA | |
| 工作电压 | ±15V | |
| 隔离电压(Vrms) | 4.2kVrms | |
| 灵敏度 | - | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 带宽 | - | |
| 电流端电阻 | - | |
| 响应时间(tr) | 40us | |
| 双向电流检测 | 支持 | |
| 功能特性 | - |
商品概述

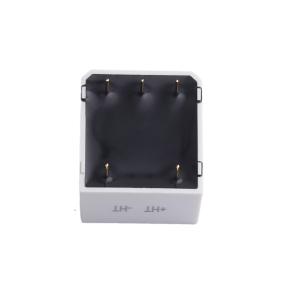

该磁平衡式霍尔电压传感器适用于对交流、直流和脉动电压进行隔离式精确测量，测量时一次侧与二次侧之间完全绝缘。其额定一次电流I_PN为10mA，额定一次电压U_PN范围为10~1500V。测量电压时需在回路中串联一个外部电阻R，其阻值根据公式 R = U_P / 0.01A 计算，其中U_P为待测电压（单位：V）。当测量电压施加于端子+HT时，传感器输出电流I_SN为正。
应用领域
- 电压电子测试
