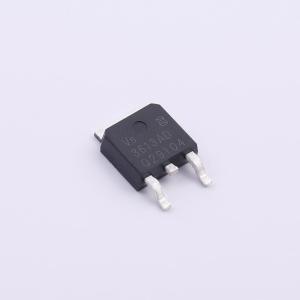

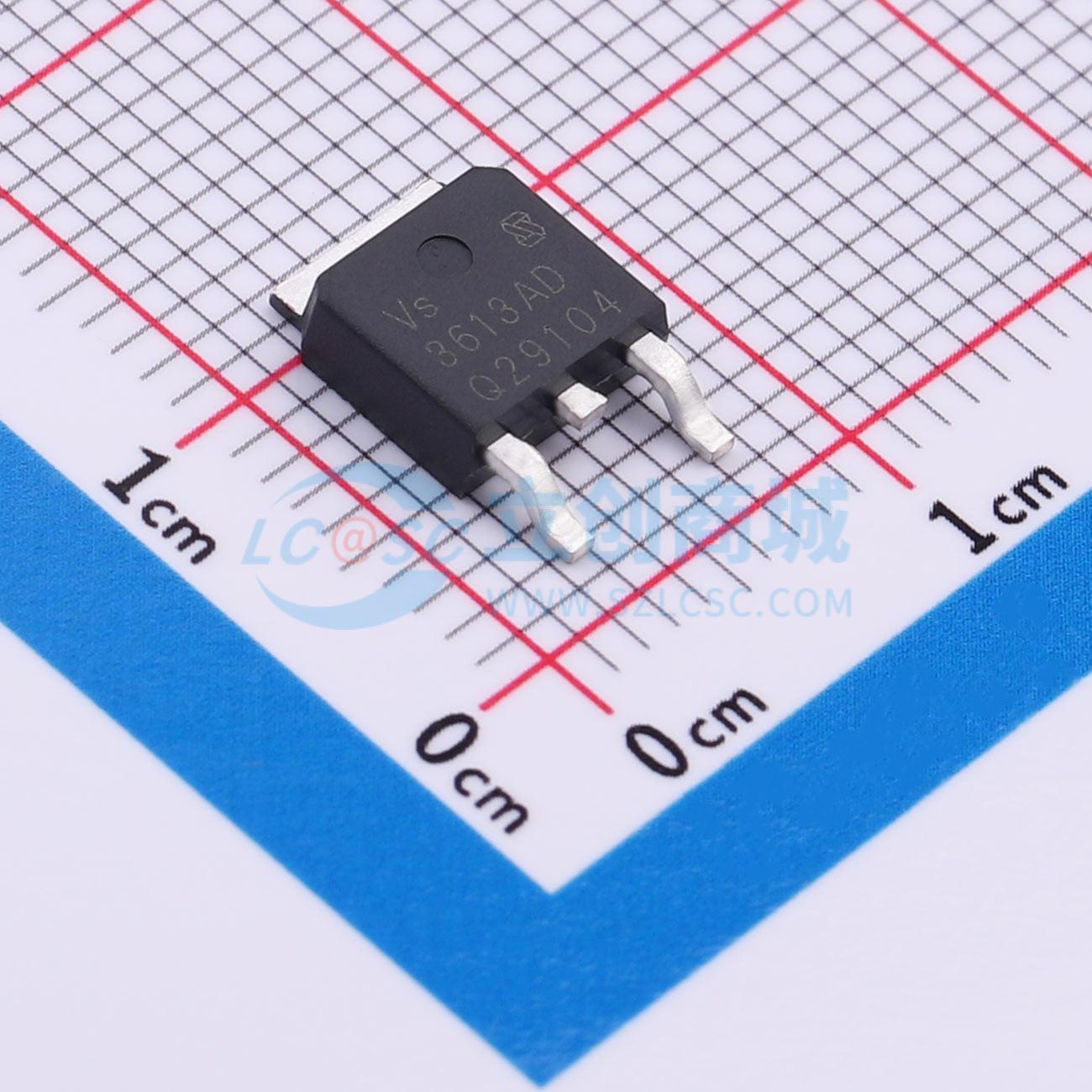

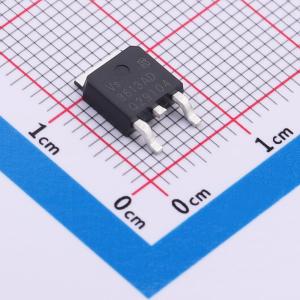

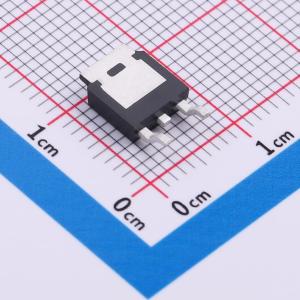

VS3613AD
30V 77A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Trench NMOS,VDS 30V,VGS ±20V,VTH 1.1~2.2V,ID 77A,PD 65W,RDS Typ @10V=4.8mΩ,Package TO-252
- 品牌名称
- Vergiga(威兆)
- 商品型号
- VS3613AD
- 商品编号
- C51739630
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.3805克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 77A | |
| 导通电阻(RDS(on)) | 6.7mΩ@4.5V；4.8mΩ@10V | |
| 耗散功率(Pd) | 65W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 18nC@4.5V；37nC@10V | |
| 输入电容(Ciss) | 1.72nF | |
| 反向传输电容(Crss) | 185pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 205pF |
商品特性
- 增强型
- 低导通电阻RDS(on)，以降低导通损耗
- 100%雪崩测试，100%栅极电阻测试
- 无铅
- 无卤
