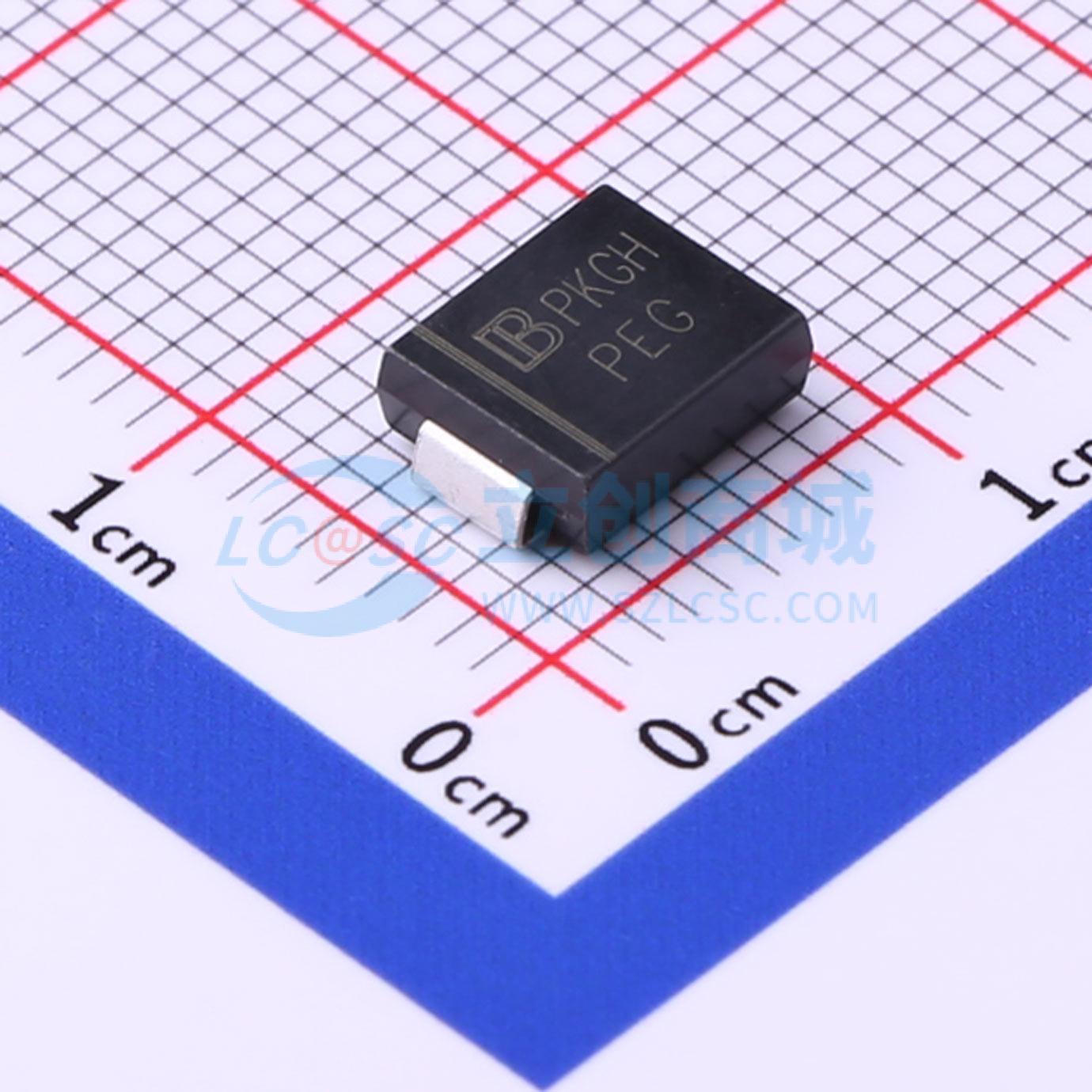

SMDJ13A-AT/TR7实物图

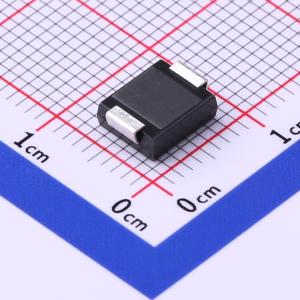

  • SMDJ13A-AT/TR7商品缩略图

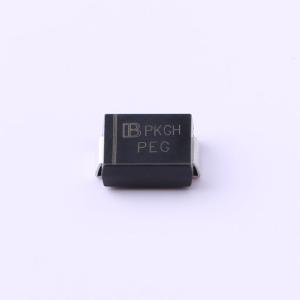

  • SMDJ13A-AT/TR7商品缩略图

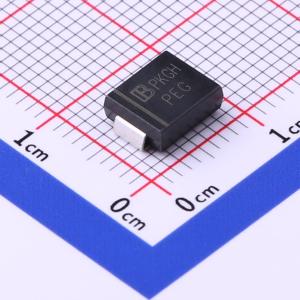

  • SMDJ13A-AT/TR7商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMDJ13A-AT/TR7

单向TVS 13V截止 峰值浪涌电流：139.5A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：适用于表面贴装应用，以优化电路板空间。 低外形封装。 内置应力消除。 玻璃钝化结。 低电感。 出色的钳位能力。应用：I/O接口。 AC/DC电源
品牌名称
Brightking(君耀电子)
商品型号
SMDJ13A-AT/TR7
商品编号
C523461
商品封装
SMC(DO-214AB)​
包装方式
编带
商品毛重
0.372克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)13V
钳位电压21.5V
峰值脉冲电流(Ipp)139.5A
属性参数值
峰值脉冲功率(Ppp)3kW@10/1000us
击穿电压14.4V
反向电流(Ir)2uA
工作温度-55℃~+150℃
类型TVS

商品特性

  • 适用于表面贴装应用，以优化电路板空间
  • 薄型封装
  • 内置应力消除结构
  • 玻璃钝化结
  • 低电感
  • 出色的钳位能力
  • 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
  • 快速响应时间
  • 在10V以上时，典型反向电流小于2μA
  • 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
  • 符合J - STD - 020标准的MSL 1级
  • 安全认证：UL：E244458
  • 通过AEC - Q101认证

应用领域

  • 输入/输出接口
  • 交流/直流电源
  • 低频信号传输线（RS232、RS485等）
