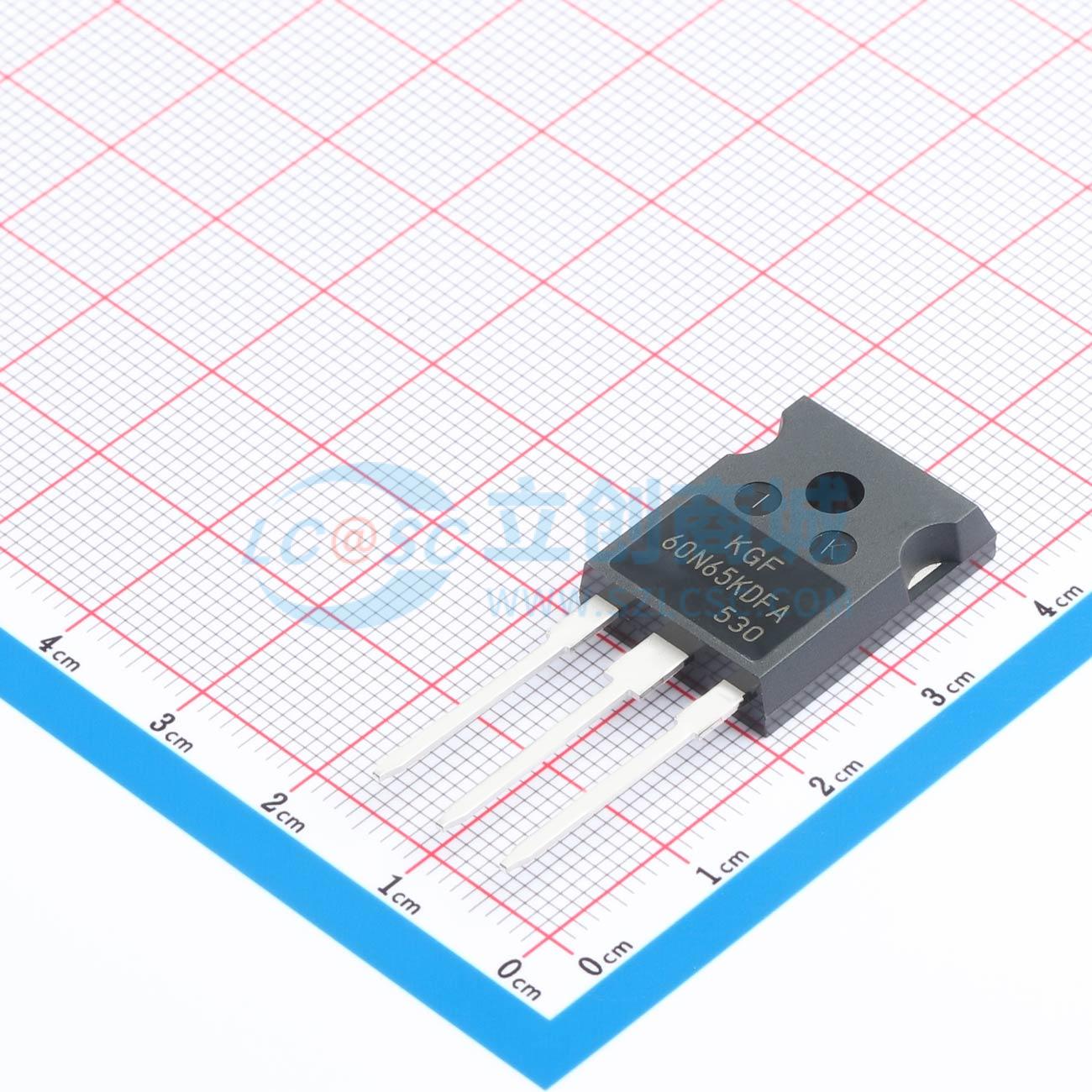

温馨提醒：图片仅供参考，商品以实物为准
KGF60N65KDFA-U/H
650V 120A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供低开关损耗、高能效和短路耐用性，适用于功率因数校正（PFC）、逆变式微波炉、感应加热（IH）、不间断电源（UPS）和通用逆变器等应用。
- 品牌名称
- KEC
- 商品型号
- KGF60N65KDFA-U/H
- 商品编号
- C51434888
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 5.60625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 384.6W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 120A | |
| 集电极脉冲电流(Icm) | 240A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@6mA | |
| 栅极电荷量(Qg) | 106nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.874nF | |
| 输出电容(Coes) | 195pF | |
| 反向传输电容(Cres) | 33pF | |
| 开启延迟时间(Td(on)) | 44ns | |
| 关断延迟时间(Td(off)) | 178ns | |
| 导通损耗(Eon) | 2.7mJ | |
| 关断损耗(Eoff) | 1.3mJ | |
| 反向恢复时间(Trr) | 137ns | |
| 工作温度 | - |
商品特性
- 高速开关
- 高鲁棒性，温度稳定性好
- 650V击穿电压
- 最高结温 175°C
- 短路耐受时间 >5ps
- 极强的雪崩能力
- HBM Class 2
应用领域
- 功率因数校正
- 不间断电源
- 感应加热
- 通用逆变器
- 数字便携发电机
