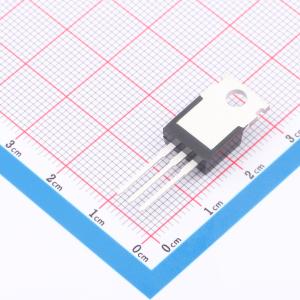

温馨提醒：图片仅供参考，商品以实物为准
BGH65N50L1
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IGBT单管,650V,50A,
- 商品型号
- BGH65N50L1
- 商品编号
- C51346561
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 484W | |
| 输出电容(Coes) | 73pF | |
| 集射极饱和电压(VCE(sat)) | 1.75V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@500uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 135nC@15V | |
| 输入电容(Cies) | 4.093nF | |
| 开启延迟时间(Td(on)) | 22.2ns | |
| 关断延迟时间(Td(off)) | 139.7ns | |
| 导通损耗(Eon) | 740uJ | |
| 关断损耗(Eoff) | 770uJ | |
| 工作温度 | - | |
| 反向传输电容(Cres) | 19pF |
