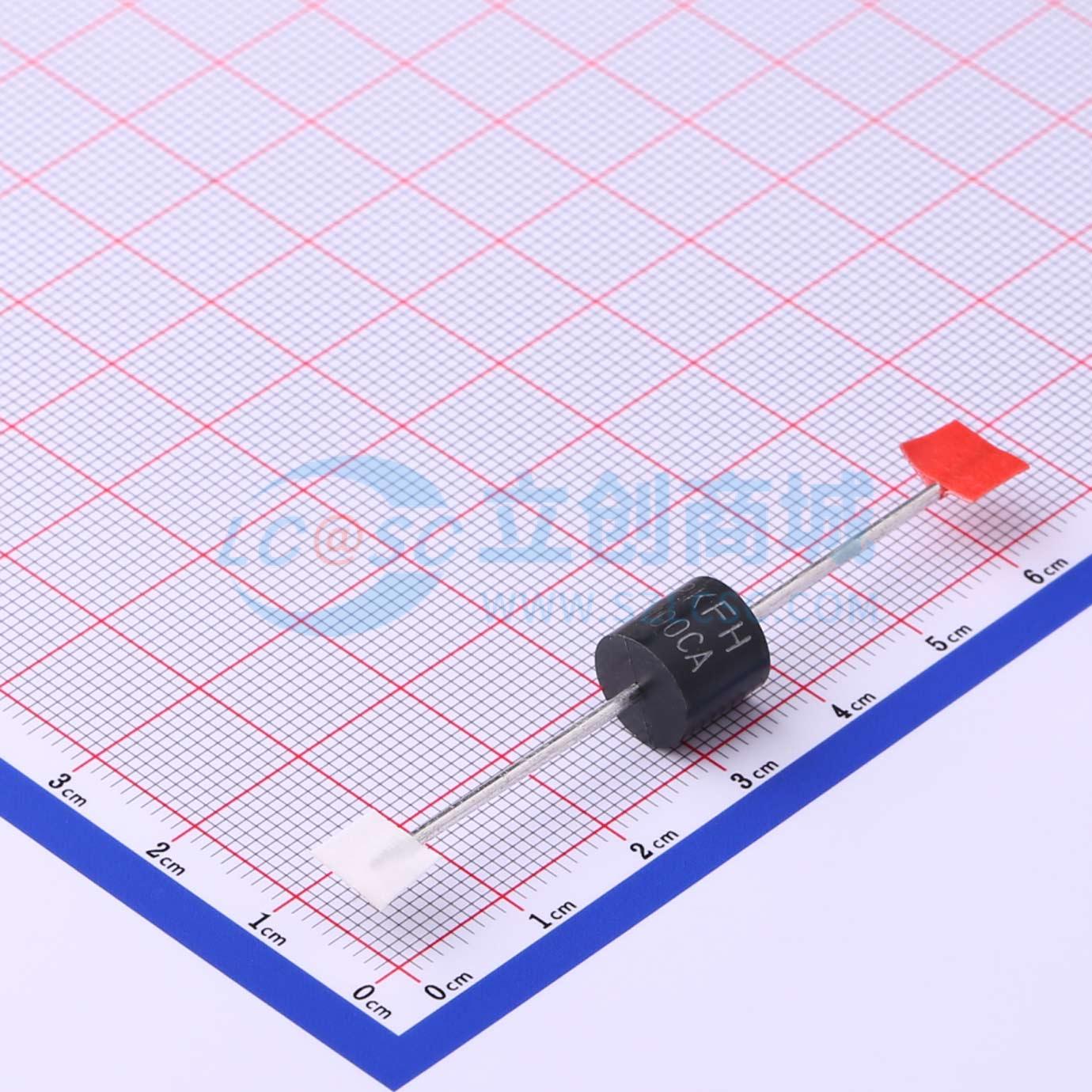

温馨提醒：图片仅供参考，商品以实物为准
15KPA100CA/B
双向TVS 100V截止 峰值脉冲电流：93.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：玻璃钝化结。 低增量浪涌电阻。 出色的钳位能力。 10/1000μs波形下15000W的峰值脉冲功率能力，重复率（占空比）：0.05%。 快速响应时间。 典型反向电流小于2μA（高于30V时）。应用：I/O接口。 交流/直流电源
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- 15KPA100CA/B
- 商品编号
- C522151
- 商品封装
- P600
- 包装方式
- 盒装
- 商品毛重
- 2.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 100V | |
| 钳位电压 | 161.3V | |
| 峰值脉冲电流(Ipp) | 93.6A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 15kW@10/1000us | |
| 击穿电压 | 111.7V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 玻璃钝化结
- 低增量浪涌电阻
- 出色的钳位能力
- 在10/1000μs波形下，峰值脉冲功率能力达15000W，重复率（占空比）：0.05%
- 快速响应时间
- 30V以上时，典型反向电流小于2μA
- 保证高温焊接：265℃/10秒，引脚长度0.375″（9.5mm），拉力5lbs（2.3kg）
- 塑料封装符合UL 94V - 0阻燃等级，符合J - STD - 020标准的MSL 1级
- 安全认证：UL：E244458
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
