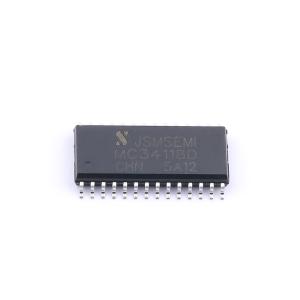

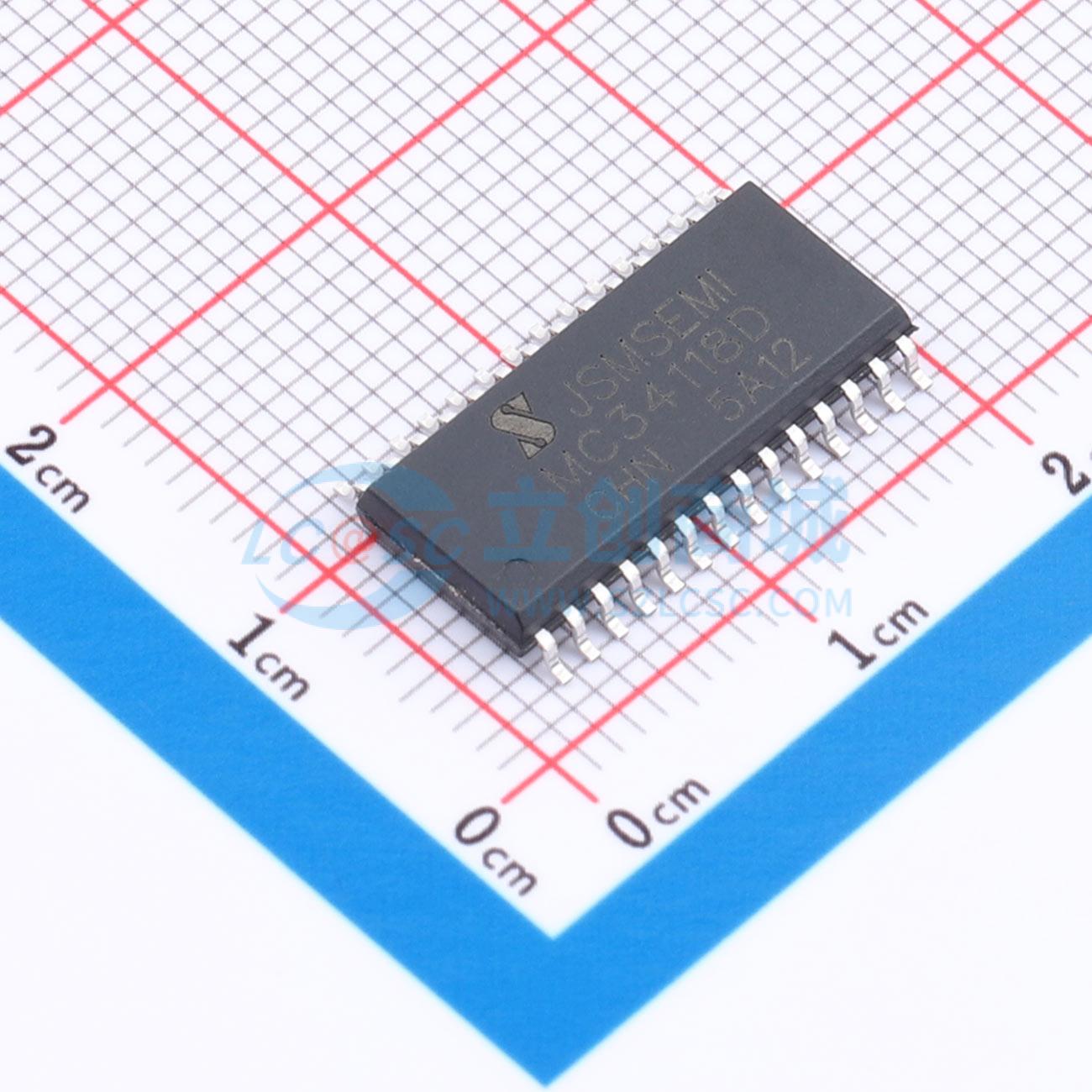

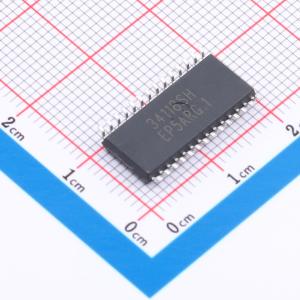

MC34118L-JSM
音频接口芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Voice Switched Speakerphone Circuit
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MC34118L-JSM
- 商品编号
- C51318992
- 商品封装
- SOP-28
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 静态电流(Iq) | 5.5mA | |
| 电源纹波抑制比(PSRR) | 54dB |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 模拟电压增益；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 3.5V~6.5V | |
| 工作温度 | -20℃~+60℃ |
商品概述
MC34118L是一款语音切换免提电话集成电路，集成了必要的放大器、衰减器、电平检测器和控制算法。其内部电路包含一个带可调增益和静音控制的内部麦克风放大器、以互补方式工作的内部发送与接收衰减器、位于两个衰减器输入和输出端的电平检测器，以及用于发送和接收通道的背景噪声监测器。接收背景噪声监测器电路可通过一个拨号音检测器来防止拨号音被衰减。此外，还有两个线路驱动器放大器，可与外部耦合变压器结合构成混合网络。一个高通滤波器可用于其他滤波功能，特别是滤除接收通道中的60Hz噪声。MC34118L典型工作电流为5mA，可由电源供电，也可直接从电话线获取电源。该器件采用SOP-28封装。
商品特性
- 衰减器增益范围：52dB（发送与接收之间）
- 适用于线路供电应用：3~6.5V低电压工作
- 提高灵敏度：4点信号检测
- 用于发送和接收路径：背景噪声监测器
- 通过外部电阻设置麦克风放大器增益
- 包含静音功能
- 芯片禁用：激活或待机操作
- 拨号音存在期间：拨号音检测器抑制接收空闲模式
