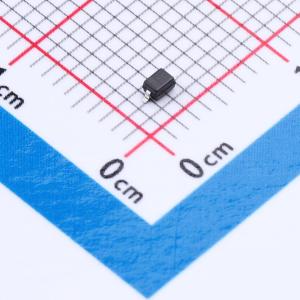

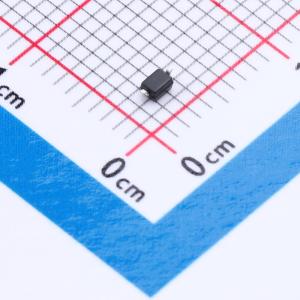

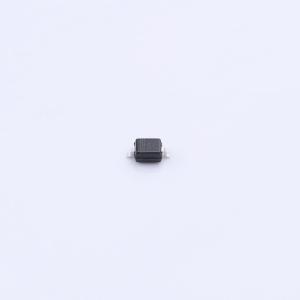

温馨提醒：图片仅供参考，商品以实物为准
BV05C
BV05C
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- CBI(创基)
- 商品型号
- BV05C
- 商品编号
- C51315169
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 310W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1pF |
商品概述
BV05C是一款5V双向瞬态电压抑制（TVS）二极管，采用领先的单晶硅技术，响应速度快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想解决方案。BV05C电容低，典型值为1pF，符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均可达±30kV。该器件采用无铅SOD-323封装。其尺寸小、电容低且具备高ESD浪涌保护能力，是保护手机、无线系统和通信设备的理想选择。
商品特性
- 310W峰值脉冲功率（8/20μs）
- 超低电容：典型值1pF
- 超低泄漏电流：纳安（nA）级
- 工作电压：5.0V
- 低钳位电压
- 可保护一条电源线或数据线
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000-4-4（雷击）17A（8/20μs）
- IEC 61000-4-2（ESD）抗扰度测试
- 符合RoHS标准
应用领域
- USB端口
- 智能手机
- 无线系统
- 以太网10/100/1000 Base T
