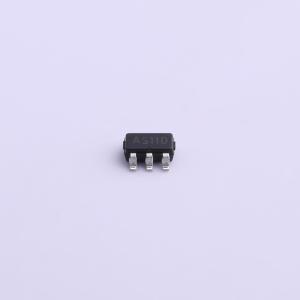

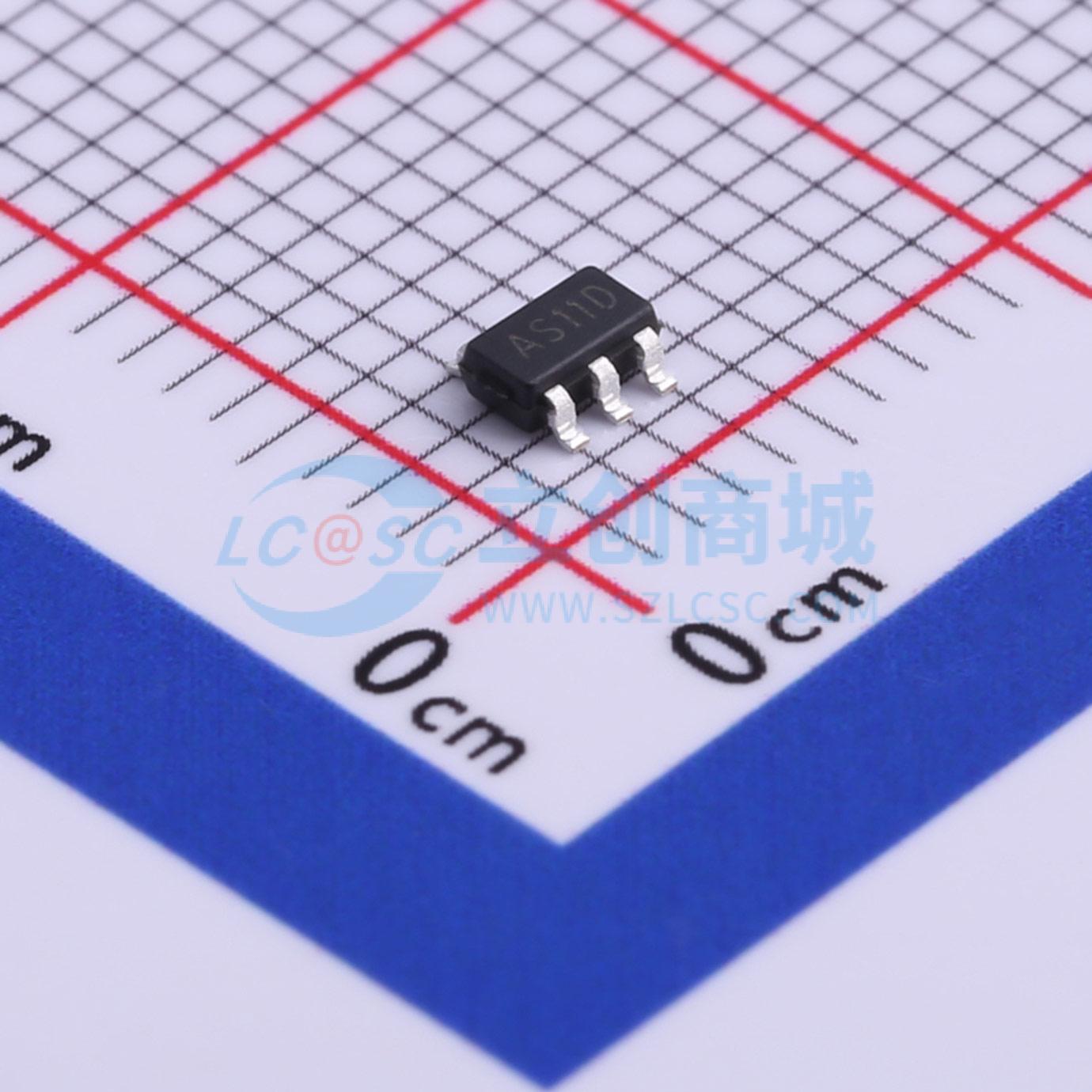

SD6411

高效率同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD6411是一款高效率、高频同步降压DC-DC调节器IC,能够提供高达1.3A的输出电流。其工作输入电压范围为2.3V到6V,集成主开关和同步开关,具有非常低的RDS(ON)以减少导通损耗。该器件支持100%占空比低dropout操作,适用于便携设备,如手机、无线和DSL调制解调器、PDA、数码相机和MP3播放器。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD6411
商品编号: C520989
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

商品概述

SD6411是高效、高频同步降压DC - DC调节IC，能够提供高达1.3 A的输出电流。SD6411可在2.3 V至6 V的宽输入电压范围内工作，并集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。它非常适合为单节锂离子(Li+)电池供电的便携式设备供电。输出电压可低至0.6 V。SD6411还可以100%占空比运行，实现低压差操作，延长便携式系统的电池使用寿命。该器件提供两种工作模式，即PWM模式和PFM模式开关控制，可在更宽的负载范围内实现高效率。 SD6411采用薄型（1 mm）5引脚薄型SOT封装，并有可调版本可供选择。

商品特性

高效率：高达96%
1.5 MHz恒定频率工作
1.3 A输出电流
无需肖特基二极管
2.3 V至6 V输入电压范围
输出电压范围可在0.6 V至输入电压之间调节
100%占空比低压差操作
低静态电流：35 μA
斜率补偿电流模式控制，具有出色的线路和负载瞬态响应
短路保护
热故障保护
浪涌电流限制和软启动
关断电流<1 μA
微型SOT23 - 5封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
个人数字助理（PDA）
数码相机和摄像机
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~6V
	输出电压	600mV~6V
	输出电流	1.3A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
