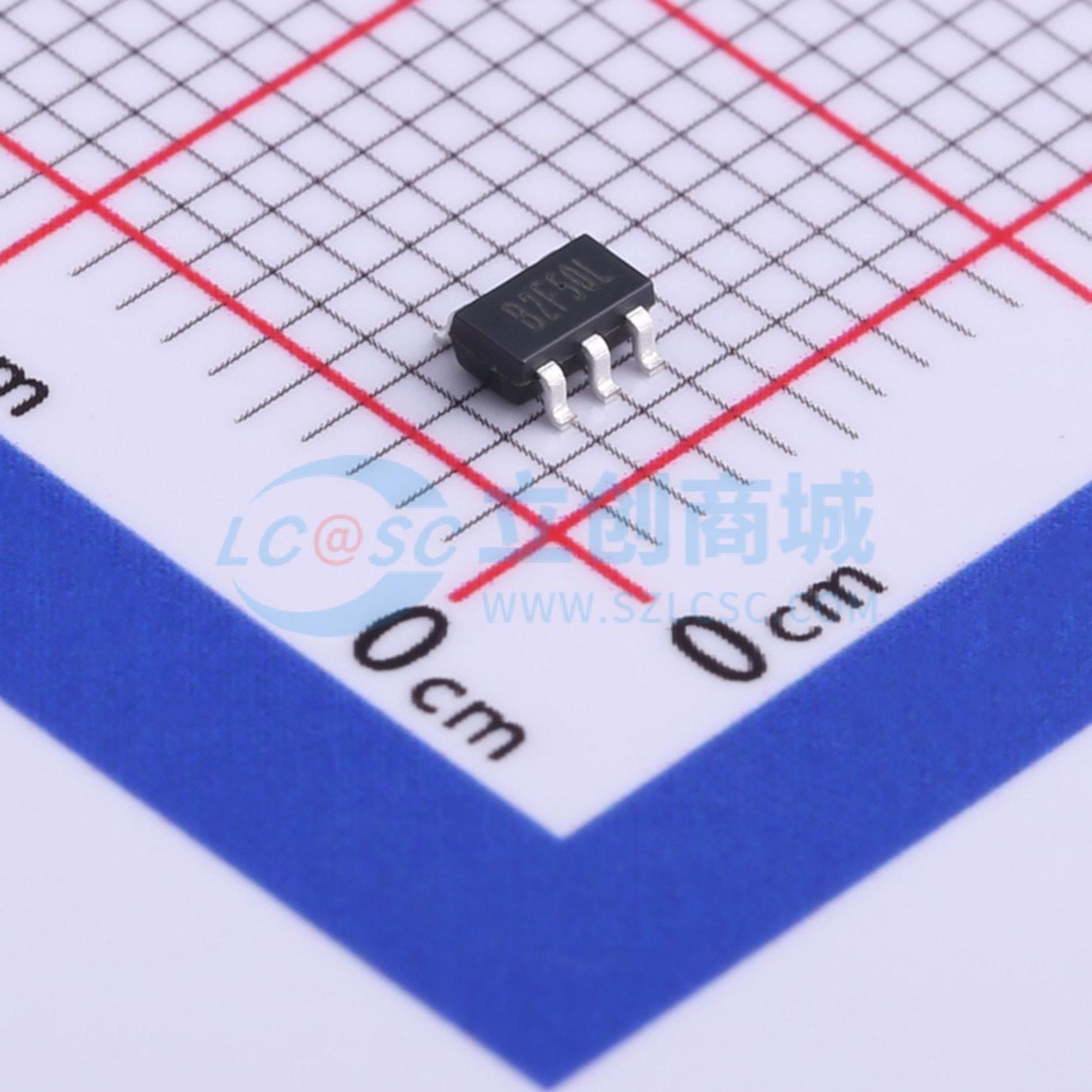

温馨提醒：图片仅供参考，商品以实物为准
SDB2F5
升压型 1.5A 2.5V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SDB2F5是一款常频、5引脚SOT23封装的电流模式升压转换器,适用于小型低功耗应用。它具有1.2MHz固定开关频率,内部1.5A开关电流限制,可调输出电压,高达28V的输出电压,以及多种保护功能。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SDB2F5
- 商品编号
- C521421
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 28V | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SDB2F5 是一款固定频率、5 引脚 SOT23 电流模式升压转换器，适用于小型、低功耗应用。SDB2F5 的开关频率为 1.2MHz，允许使用高度为 2mm 或更小的小型、低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池使用寿命。SDB2F5 可在低至 2.5V 的输入电压下工作，在 5V 电源供电时，能够以高达 100mA 的电流输出 28V 电压。SDB2F5 具备轻载时自动切换至脉冲频率调制模式的功能。SDB2F5 集成了欠压锁定、电流限制和热过载保护功能，可防止输出过载时器件损坏。SDB2F5 采用小型 5 引脚 SOT-23 封装。
商品特性
- 集成 0.5Ω 功率 MOSFET
- 40μA 静态电流
- 2.5V 至 5.5V 输入电压
- 1.2MHz 固定开关频率
- 内部 1.5A 开关电流限制
- 输出电压可调
- 内部补偿
- 最高 28V 输出电压
- 轻载时自动进入脉冲频率调制模式
- 效率超过 85%
- 采用 5 引脚 SOT23-5 封装
应用领域
- OLED 偏置
- LCD 偏置电源
- 白光 LED 驱动器
- 个人数字助理 (PDA)
- 数码相机
