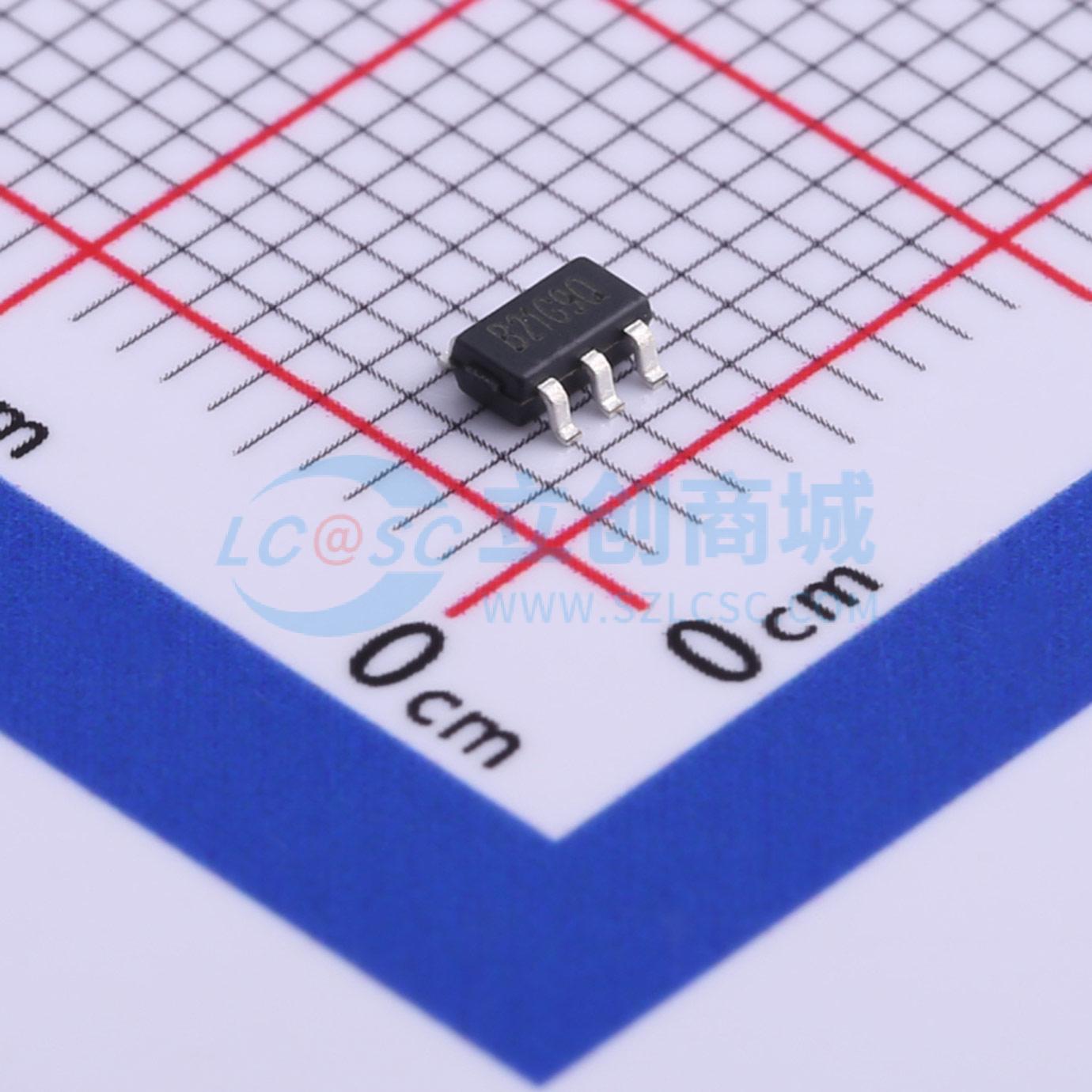

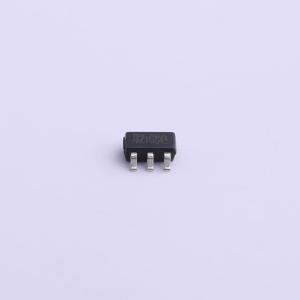

温馨提醒：图片仅供参考，商品以实物为准

SDB21G

1.5A 28V输出1.2MHz升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SDB21G是一款常频、5引脚SOT23封装的电流模式升压转换器,适用于小型低功耗应用。该器件的工作频率为1.2MHz,具有内部1.5A开关电流限制,支持2.5V到5.5V的输入电压范围,最高可输出28V电压。SDB21G具有自动脉冲频率调制模式,可在轻负载下提高效率,并包括欠压锁定、电流限制和热过载保护功能。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SDB21G
商品编号: C521419
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.021克(g)

商品参数

商品概述

SDB21G是一款固定频率、采用5引脚SOT23封装的电流模式升压转换器，适用于小型低功耗应用。SDB21G的开关频率为1.2MHz，允许使用高度为2mm或更小的微型低成本电容和电感。内部软启动功能可减小浪涌电流并延长电池使用寿命。SDB21G的输入电压低至2.5V，在5V电源供电时，可输出高达28V的电压，最大输出电流为100mA。SDB21G具备轻载时自动切换至脉冲频率调制模式的特性。SDB21G集成了欠压锁定、电流限制和热过载保护功能，可防止输出过载时器件损坏。SDB21G采用小型5引脚SOT-23封装。

商品特性

集成0.5Ω功率MOSFET
40μA静态电流
2.5V至5.5V输入电压
1.2MHz固定开关频率
内部1.5A开关电流限制
输出电压可调
内部补偿
最高28V输出电压
轻载时自动进入脉冲频率调制模式
效率超过85%
采用5引脚SOT23-5封装

应用领域

OLED偏置
LCD偏置电源
白光LED驱动器
个人数字助理（PDA）
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	1.2V~28V
	输出电流	1.5A
	开关频率	1.2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
