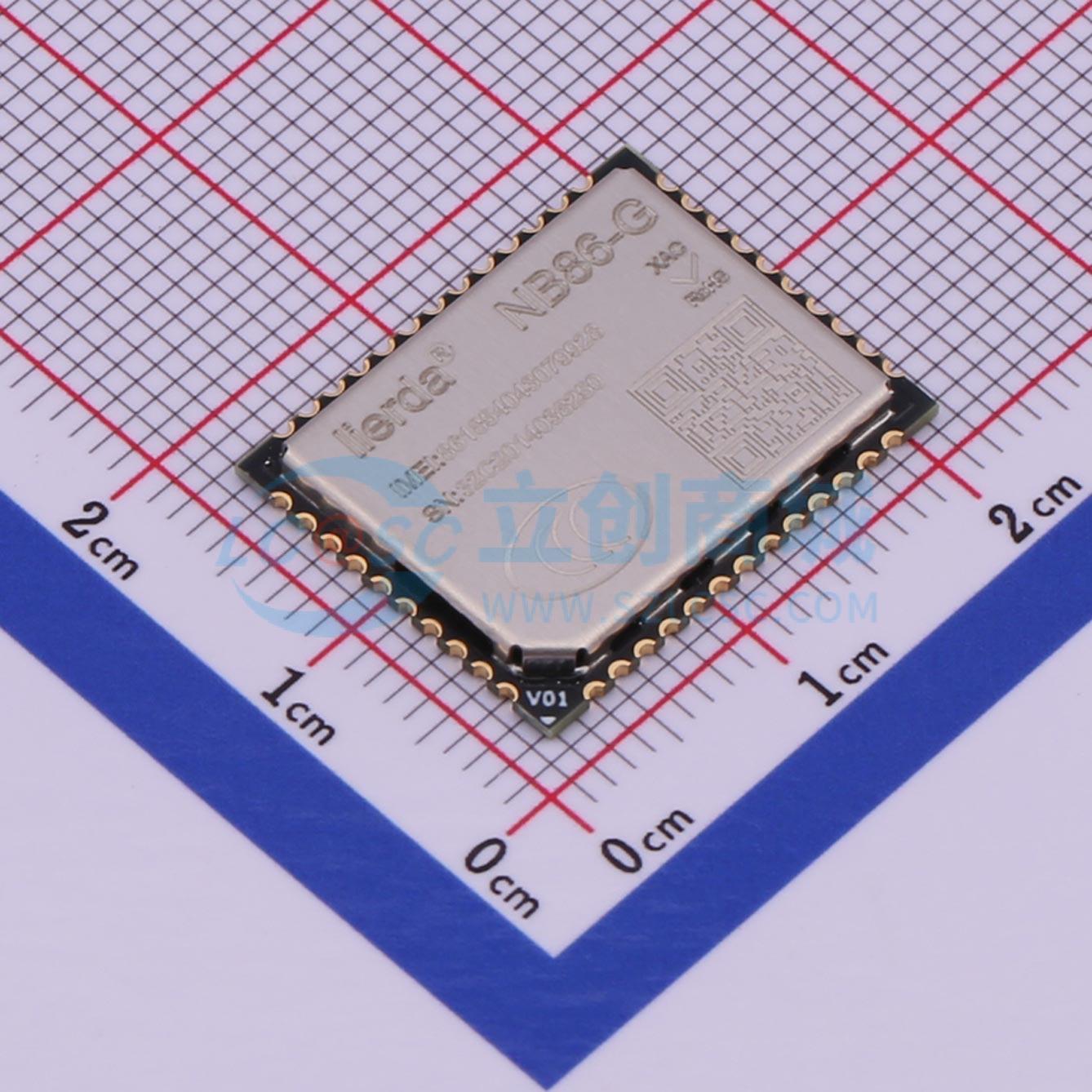

温馨提醒：图片仅供参考，商品以实物为准
LSD4NBN-LB03000002
停产 NB-IoT无线通信模块 全网通
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用Band05/08 NB86系列模块是基于HISILICON Hi2115的Boudica芯片开发的，符合3GPP标准，Hi2115芯片支持Band01，Band02，Band03，Band05、Band08、Band12，Band13，Band14，Band17，Band18，Band19，Band20、Band25，Band26，Band28，Band66频段，具有体积小、功耗低、传输距离远、抗干扰能力强等特点。使用该模块，可以方便客户快速、灵活的进行产品设计。
- 品牌名称
- LSD(利尔达)
- 商品型号
- LSD4NBN-LB03000002
- 商品编号
- C520151
- 商品封装
- SMD,20x16mm
- 包装方式
- 编带
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 2G/3G/4G/5G模块 | |
| 通信制式 | NB-IoT | |
| 接口类型 | UART；ADC；SIM卡 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.1V~4.2V | |
| 工作电流 | 3uA |
商品概述
NB86系列模块是基于HISILICON Hi2115的Boudica芯片开发的，符合3GPP标准，Hi2115芯片支持Band01，Band02，Band03，Band05、Band08、Band12，Band13，Band14，Band17，Band18，Band19，Band20、Band25，Band26，Band28，Band66频段，具有体积小、功耗低、传输距离远、抗干扰能力强等特点。使用该模块，可以方便客户快速、灵活的进行产品设计。
商品特性
- 模块封装：LCC and Stamp hole package
- 超小模块尺寸：20mm×16mm×2.2mm (Δ[L×W×H])，重量1.3g
- 超低功耗：典型3uA
- 工作电压：VBAT 3.1V~4.2V (Tye:3.6V)，其中，NB86 - G XAC可扩展为ΔVBAT 3.4V~4.2V (Tye:3.6V)
- 发射功率：23dBm±2dB（Max），最大链路预算较GPRS或LTE下提升20dB，最大耦合损耗MCL为164dB
- 可支持内置eSIM芯片，也提供外部SIM卡接口外接SIM卡，两者二选一
- 支持3GPP Rel.13/14 NB - IoT无线电通信接口和协议
- 支持Single - Tone，子载波15kHz/3.75kHz
- 支持Multi - Tone，子载波15kHz
- 内嵌UDP、IP、COAP等网络协议栈
- 所有器件符合EU RoHS标准
应用领域
- 车辆和个人跟踪
- 安全系统
- 无线POS
- 工业PDA
- 智能计量
- 远程维护与控制
- 智慧城市
