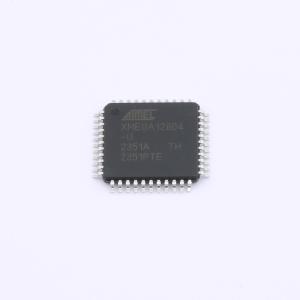

ATXMEGA128D4-AU

微控制器:高性能、低功耗

描述

AVR xMEGA 是一系列低功耗、高性能且外设丰富的 8/16 位微控制器，基于 AVR 增强型 RISC 架构。通过在一个时钟周期内执行指令，AVR xMEGA 设备实现了每兆赫兹接近一百万条指令（MIPS）的吞吐量，允许系统设计者优化功耗与处理速度。AVR CPU 结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在单个指令中访问两个独立的寄存器，并在一个时钟周期内执行。由此产生的架构更具代码效率，同时实现了比传统的单累加器或 CISC 基于微控制器快得多的吞吐量。AVR xMEGA D4 设备提供以下功能：可进行读写的同时进行系统内编程的闪存；内部 EEPROM 和 SRAM；四通道事件系统和可编程多级中断控制器，34 条通用 I/O 线，16 位实时计数器 (RTC)；四个灵活的 16 位定时器/计数器，具有比较和 PWM 通道；两个 USART；两个双线串行接口 (TWI)；两个串行外设接口 (SPI)；一个带有可选差分输入的十二通道 12 位 ADC，具有可编程增益；两个具有窗口模式的模拟比较器 (AC)；带有独立内部振荡器的可编程看门狗定时器；带有 PLL 和分频器的精确内部振荡器；以及可编程掉电检测。程序和调试接口 (PDI) 是一种快速的、双引脚接口，用于编程和调试。xMEGA D4 设备具有五种软件可选择的省电模式。空闲模式停止 CPU，同时允许 SRAM、事件系统、中断控制器和所有外设继续运行。掉电模式保存 SRAM 和寄存器内容，但停止振荡器，禁用所有其他功能，直到下一次 TWI、引脚变化中断或复位。在省电模式下，异步实时计数器继续运行，允许应用程序在设备其余部分休眠时保持定时器基准。在待机模式下，外部晶体振荡器继续运行，而设备其余部分休眠。这允许从外部晶体进行非常快的启动，并结合低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。为了进一步降低功耗，每个单独外设的外部时钟可以在活动模式和空闲睡眠模式下选择性地停止。 提供了一个免费的 QTouch 库，用于将电容触摸按钮、滑块和滚轮功能嵌入到 AVR 微控制器中。这些设备使用 高密度、非易失性存储器技术制造。程序闪存可以通过 PDI 接口进行系统内重新编程。在设备中运行的引导加载程序可以使用任何接口将应用程序程序下载到闪存中。在启动闪存部分运行的引导加载程序软件将继续运行，同时更新应用程序闪存部分，从而提供真正的读写操作。通过将 8/16 位 RISC CPU 与系统内、可自编程闪存相结合，AVR xMEGA 是一系列功能强大的微控制器，为许多嵌入式应用提供高度灵活且经济高效的解决方案。所有 AVR xMEGA 设备都支持完整的程序和系统开发工具套件，包括 C 编译器、宏汇编器、程序调试器/模拟器、程序员和评估套件。

品牌名称

MICROCHIP(美国微芯)

商品型号

ATXMEGA128D4-AU

商品编号

C519281

商品封装

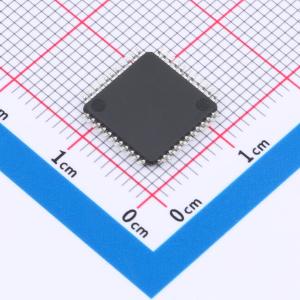

TQFP-44(10x10)​

包装方式

托盘

商品毛重

0.64克(g)
