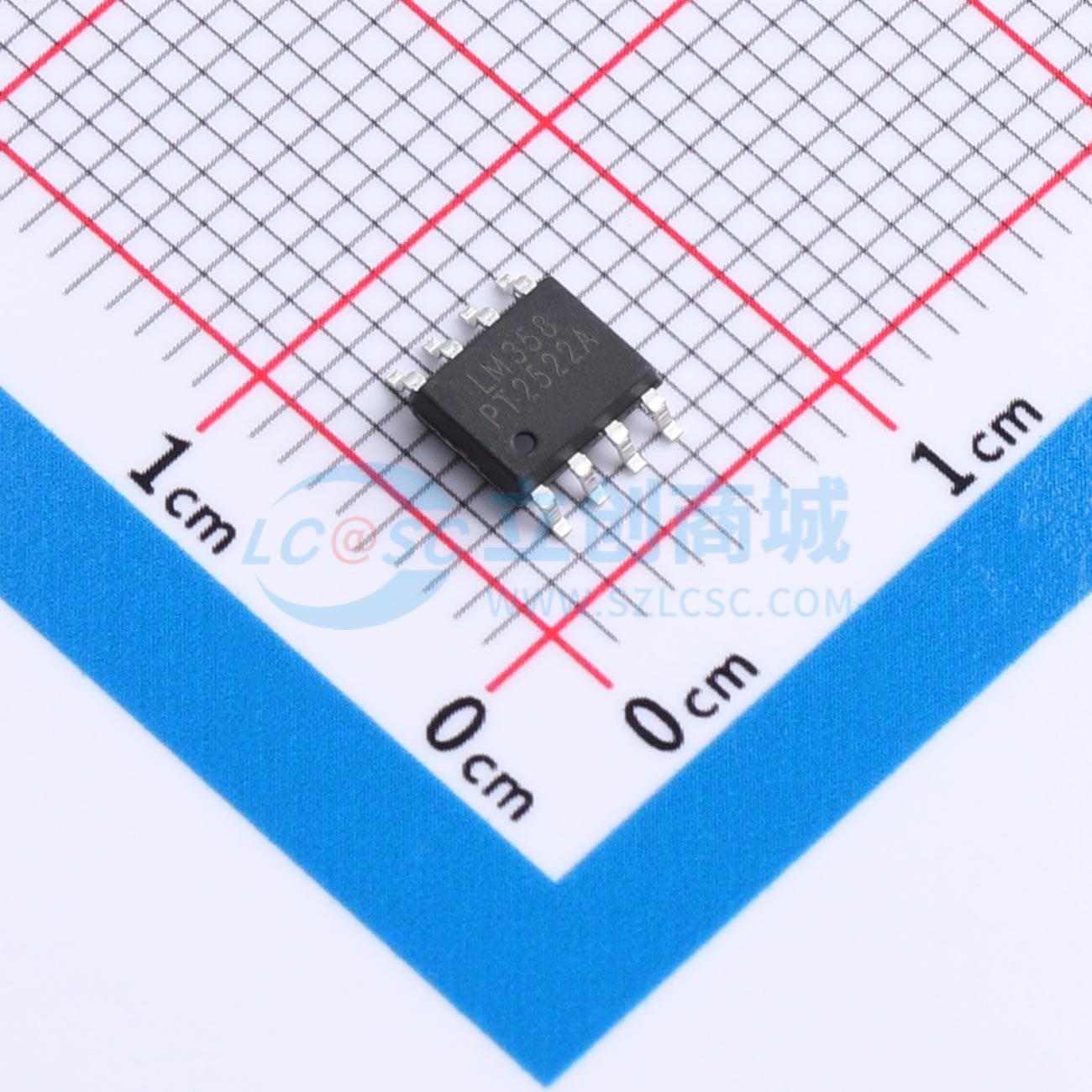

温馨提醒：图片仅供参考，商品以实物为准
LM358
低功耗双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由两个独立的、高增益、内部频率补偿的运算放大器组成，专为在更宽的电压范围内使用单电源供电而设计。也可以使用双电源供电，且低电源电流消耗与电源电压的大小无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运算放大器电路，现在可以更轻松地在单电源系统中实现。例如，可以直接使用数字系统中常用的 +5V 电源电压供电，并轻松提供所需的接口电子设备，而无需额外的 15V 电源。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- LM358
- 商品编号
- C50917813
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.172333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 3nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 4V~32V | |
| 双电源电压(Vee~Vcc) | 2V~16V；-16V~-2V | |
| 功能特性 | - |
商品概述
LM358系列包含两个独立、高增益、内部频率补偿的运算放大器，专为在单电源宽电压范围内工作而设计。该系列也可在分体电源下工作，且低功耗电源电流消耗与电源电压大小无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运放电路，这些电路现在可以更轻松地在单电源系统中实现。例如，LM358系列可直接由数字系统中使用的标准+5V电源电压供电，并能轻松提供所需的接口电子设备，无需额外的±15V电源。
商品特性
- 宽电源电压范围：单电源4 V至32 V，或双电源±2 V至±16 V
- 极低的电源电流消耗（500 μA），基本不受电源电压影响
- 宽带宽（单位增益）：1 MHz
- 低输入偏置电流
- 共模范围延伸至负电源
应用领域
- 对讲机
- 电池管理方案
- 传感器放大器
- 便携式系统
