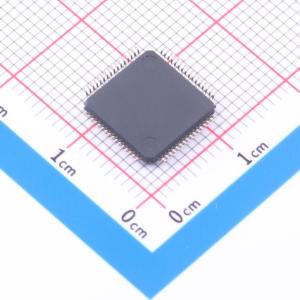

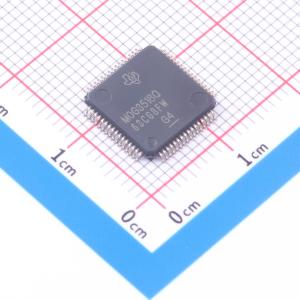

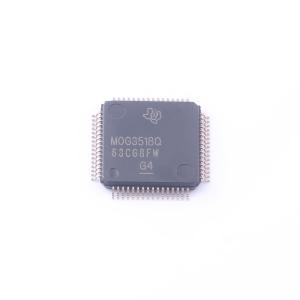

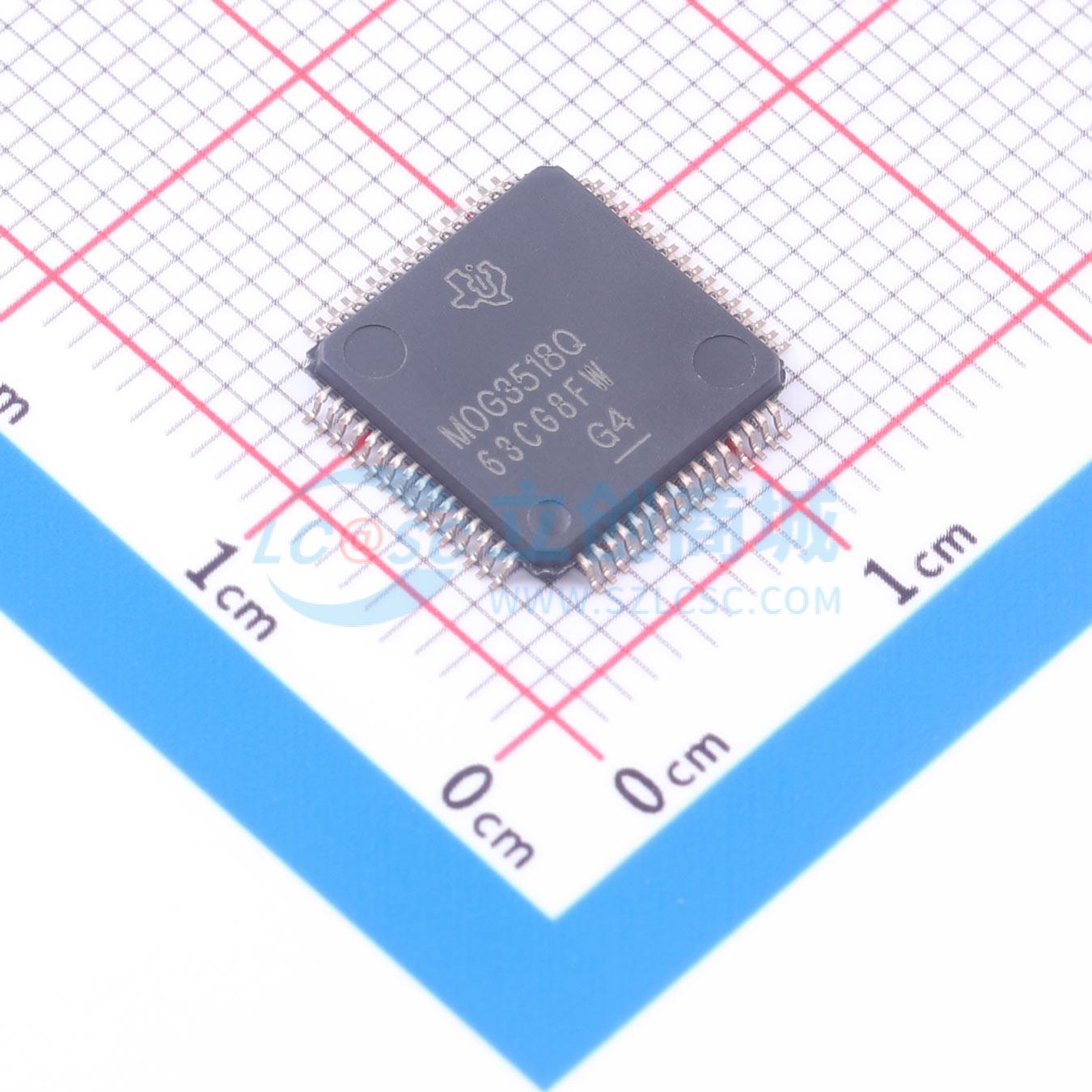

M0G3518QPMRQ1

MSPM0G351x-Q1微控制器（MCUs）属于MSP高集成度、超低功耗32位MCU家族，基于增强型Arm® Cortex®-M0+ 32位内核平台，最高运行频率为80MHz。这些MCU为需要256KB至512KB闪存、采用小封装或高引脚数封装（最高100引脚）的应用，结合了成本优化与设计灵活性。这些器件集成双CAN-FD控制器、网络安全功能、高性能集成模拟外设，在整个工作温度范围内具备出色的低功耗性能。该器件最高配备512KB带内置纠错码（ECC）的嵌入式闪存程序存储器，以及最高128KB SRAM（前64KB带ECC和奇偶校验保护）。闪存被组织为两个主存储体以支持现场固件更新，两个主存储体之间提供地址交换支持。灵活的网络安全功能可用于支持安全启动、安全现场固件更新、IP保护（仅执行内存）、密钥存储等。为多种AES对称密码模式以及真随机数发生器（TRNG）熵源提供硬件加速。该网络安全架构正在申请Arm® PSA Level 1认证。提供一套高性能模拟模块，例如两个支持最高27个外部通道的同时采样12位4Msps ADC、片上电压基准（1.4V或2.5V）、一个12位1Msps DAC，以及三个可在低功耗和高速模式下工作的比较器，比较器额外内置8位基准DAC。

• Arm 32-bit Cortex M0+ CPU，带存储器保护单元，最高频率80MHz
• 目标符合功能安全合规
• 为功能安全应用开发
• 将提供可辅助ISO 26262系统设计的文档
• 目标系统性能力最高可达ASIL B
• 目标获得PSA-L1认证
• 扩展工作温度范围:-40℃ 至 125℃
• 电源电压范围:1.62V 至 3.6V
• 最高512KB带纠错码（ECC）的闪存
• 双存储体带地址交换，支持OTA升级
• 16KB带ECC保护的数据闪存存储体
• 总SRAM为128KB
• SRAM（存储体0）:64KB SRAM带ECC保护或硬件奇偶校验，可在STANDBY模式下保持数据
• SRAM（存储体1）:64KB SRAM，可在STOP模式下保持数据
• 两个同时采样的12位4Msps模数转换器（ADC），最高支持27个外部通道
• 硬件平均模式下，250ksps时有效分辨率为14位
• 三个高速比较器（COMP），集成8位基准DAC
• 高速模式下传播延迟为32ns
• 支持低功耗模式运行，电流可低于1μA
• 一个12位1Msps数模转换器（DAC），集成输出缓冲器
• ADC、COMP和DAC之间可实现可编程模拟连接
• 可配置1.4V或2.5V内部共享电压基准（VREF）
• 集成温度传感器
• RUN模式:123µA/MHz（CoreMark）
• SLEEP模式:38µA/MHz
• STOP模式:223µA（4MHz下）
• STANDBY模式:1.7µA（32kHz下，带RTC、SRAM Bank 0和状态保持）
• SHUTDOWN模式:92nA，支持IO唤醒
• 12通道DMA控制器
• 数学加速器支持DIV、SQRT、MAC和TRIG计算
• 9个定时器，最高支持28个PWM通道
• 两个16位通用定时器支持QEI
• 四个16位通用定时器支持STANDBY模式下低功耗运行
• 一个32位通用定时器
• 两个16位高级定时器，带死区支持和互补输出，最高可输出12路PWM
• 两个窗口看门狗定时器（WWDT），一个独立看门狗定时器（IWDT）
• 带闹钟和日历模式的RTC
• 七个UART接口
• 两个支持LIN、IrDA、DALI、Smart Card、Manchester
• 三个支持STANDBY模式下低功耗运行
• 三个I2C接口，最高支持FM+（1Mbit/s）、SMBus/PMBus，支持STOP模式唤醒
• 三个SPI接口，其中一个最高支持32Mbits/s
• 两个控制器局域网（CAN）接口，支持CAN 2.0 A/B和CAN-FD
• 内部4至32MHz振荡器（SYSOSC），精度最高可达±1.2%
• 锁相环（PLL）最高输出80MHz
• 内部32kHz低频振荡器（LFOSC），精度±3%
• 外部4至48MHz晶体振荡器（HFXT）
• 外部32kHz晶体振荡器（LFXT）
• 支持外部时钟输入
• AES-128/256加速器，支持GCM/GMAC、CCM/CBC-MAC、CBC、CTR
• 最高支持四个AES密钥的安全密钥存储
• 灵活的防火墙用于保护代码和数据
• 真随机数发生器（TRNG）
• 循环冗余校验器（CRC-16、CRC-32）
• 最高94个GPIO
• 两个5V耐压开漏IO
• 三个高驱动IO，驱动强度20mA
• 四个高速IO
• 2针串行线调试（SWD）
• 提供多种封装选项:100引脚LQFP (PZ) (0.5mm间距)；80引脚LQFP (PN) (0.5mm间距)；64引脚LQFP (PM) (0.5mm间距)；48引脚LQFP (PT) (0.5mm间距)；48引脚VQFN (RGZ) (0.5mm间距，可润湿侧翼)；32引脚VQFN (RHB) (0.5mm间距，可润湿侧翼)
• 系列成员包括:MSPM0G3518-Q1:256KB闪存，128KB RAM；MSPM0G3519-Q1:512KB闪存，128KB RAM
• 提供LP-MSPM0G3519 LaunchPad开发套件和MSPM0软件开发套件（SDK）
• 符合AEC-Q100 Grade 1要求（工作温度-40℃ 至 125℃）
• 32引脚和48引脚VQFN封装提供可润湿侧翼

• 汽车车身电子和照明
• 汽车网关
• 方向盘系统
• 汽车电机控制
• DC-AC逆变器
• 汽车车内照明
• 门把手模块
• 踢开式开门模块
• 车辆乘员检测
• 座椅舒适模块
