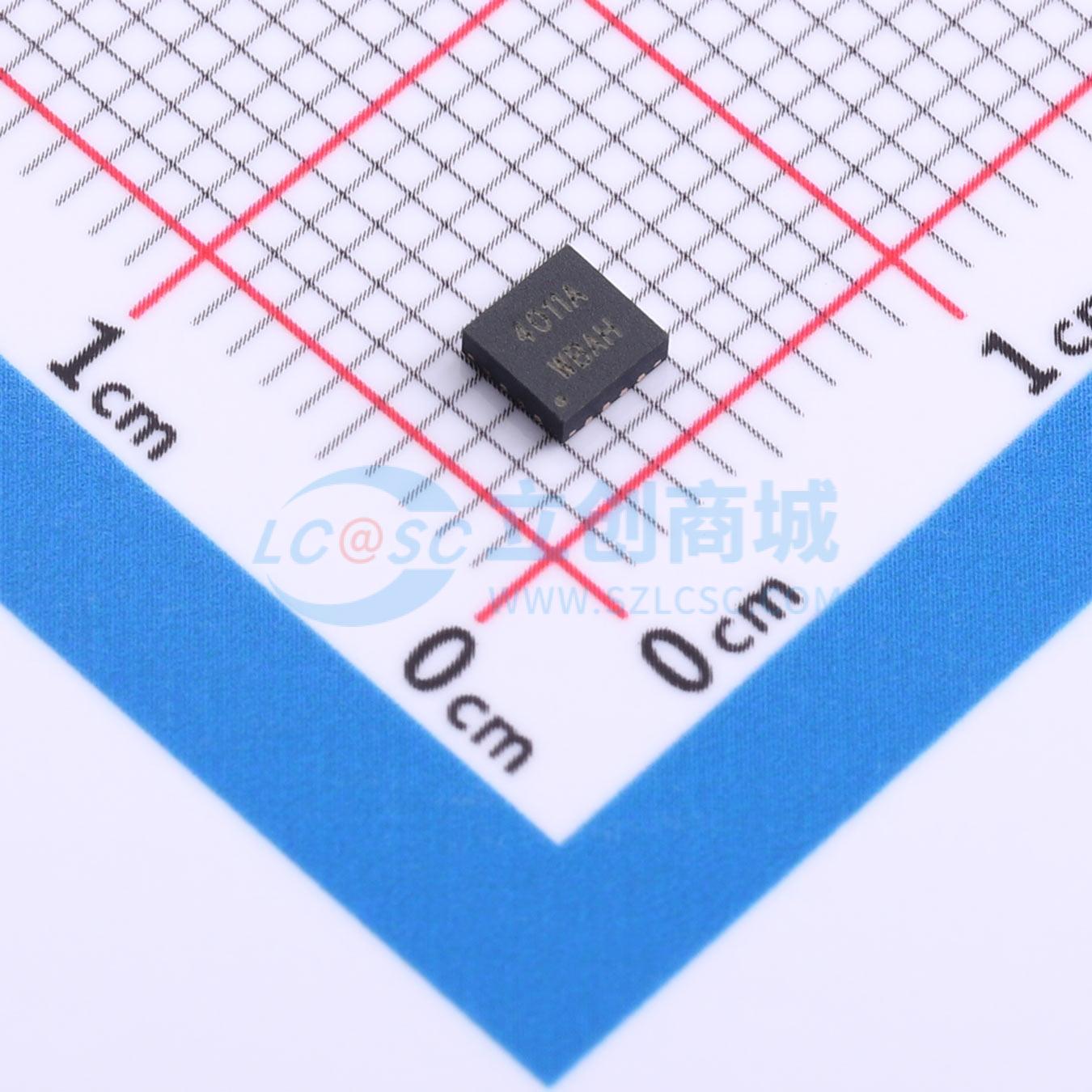

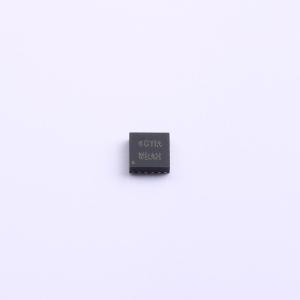

温馨提醒：图片仅供参考，商品以实物为准
CD4011ALQ/TR
四路2输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四路 2 输入与非门
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4011ALQ/TR
- 商品编号
- C50703795
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.13538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~13V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8.8mA | |
| 拉电流(IOH) | 8.8mA | |
| 输入高电平(VIH) | 7V~10V；3.5V~5V；10V~13V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 0V~3.5V；0V~3V；0V~1.5V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；12.95V~13V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 100ns@10V,50pF；250ns@5V,50pF；70ns@13V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
