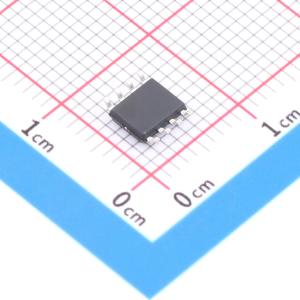

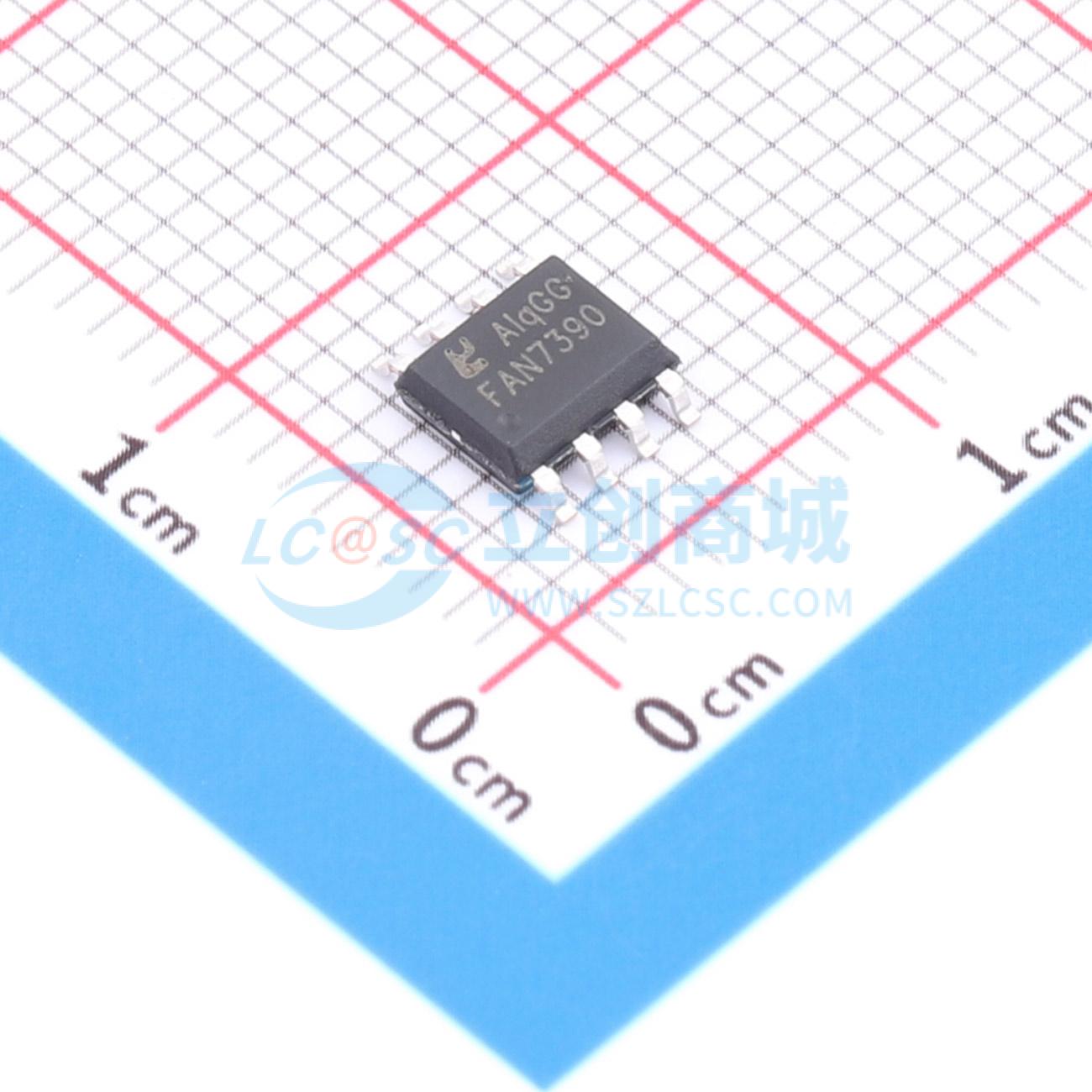

FAN7390MX-MNS
大电流高、低侧MOSFET/IGBT驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 驱动配置:半桥 负载类型:IGBT；MOSFET 驱动通道数:2 灌电流:4A
- 品牌名称
- minos(迈诺斯)
- 商品型号
- FAN7390MX-MNS
- 商品编号
- C50646515
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.148914克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 6.8V~20V | |
| 上升时间(tr) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 100uA | |
| 功能特性 | 欠压保护 |
商品概述
高压高速功率MOSFET高低侧驱动芯片，具备两个独立传输通道。内部集成高、低侧欠压锁定电路、过压钳位电路等保护功能，拥有大电流脉冲输出能力。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，最大输出电流能力可达4A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。
商品特性
- 自举工作的浮动通道
- 最高工作电压可达700V
- 兼容3.3V、5V和15V输入逻辑
- dVs/dt耐受能力可达±50V/nsec
- VS负偏压能力达-9V
- 栅极驱动电压范围：6.8V-20V
- 芯片开通关断延时特性：Ton/Toff=150ns/150ns
- 高低侧延时匹配
- 驱动电流能力：拉电流/灌电流=4.0A/4.0A
- 高、低侧欠压锁定电路：欠压锁定正向阈值5.5V，欠压锁定负向阈值5.0V
- 符合RoSH标准，SOP-8封装
应用领域
- 通用逆变器
- 电机控制
- 空调/洗衣机
- 微型逆变器驱动程序
