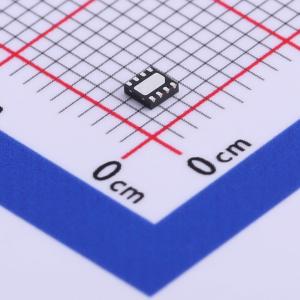

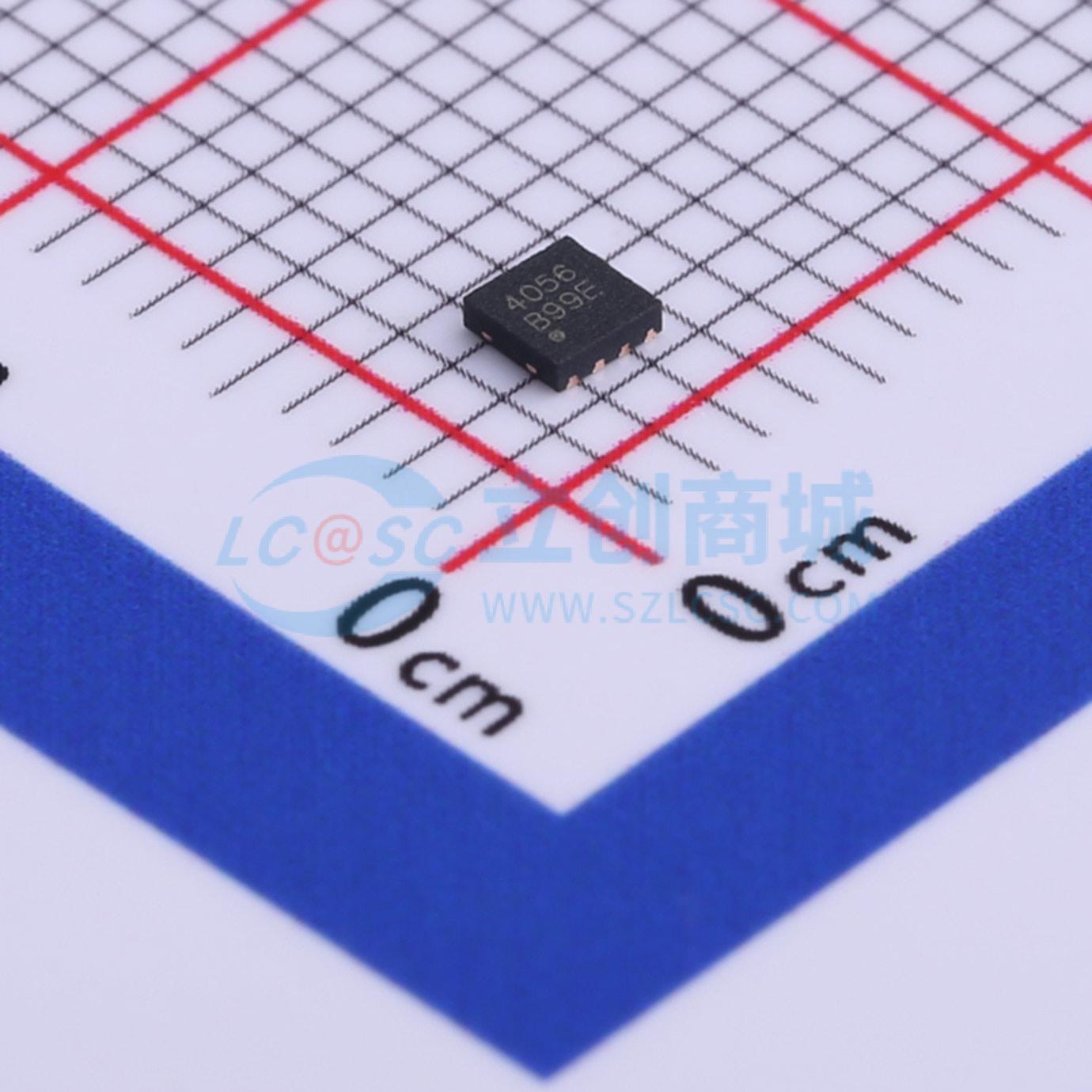

PST4056

PST4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，带电池正负极反接保护、输入电源5V正负极反接保护。其底部带有散热片的ESOP8/DFN2*2 - 8封装与较少的外部元件数目使得PST4056成为便携式应用的理想选择。PST4056可以适合USB电源和适配器电源工作。采用了内部PMOSFET架构，加防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满截止电压可分为两档：4.2 V，4.35V。而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，PST4056将自动终止充电循环。 当输入电压掉电后，PST4056自动进入一个低电流状态，将电池漏电流降至0.2uA以下。PST4056的其他特点包括电源自适应、电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

• 锂电池正负极反接保护
• Vcc输入端反接保护
• 电源自适应
• 高达1000mA的可编程充电电流
• 恒定电流/恒定电压
• 温度自适应可实现充电速率最大化
• 精度达到±1%的预设充电电压
• 自动再充电
• 充电状态双输出、无电池和故障状态显示
• C/10充电终止
• 待机模式下的供电电流为70uA
• 2.9V涓流充电
• 软启动限制了浪涌电流
• 电池温度监测功能
• 采用8引脚ESOP和DFN2*2封装

• 移动电话、PAD
• 数码相机、电子词典
• GPS便携式设备、各种充电器
