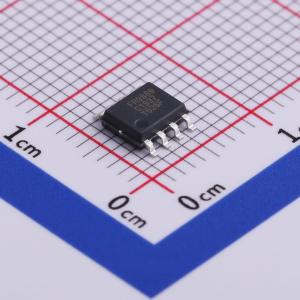

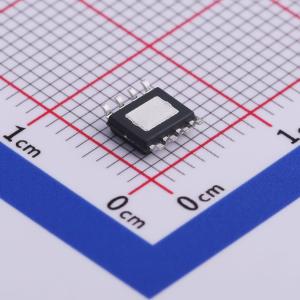

FR9889SPCTR
23V输入3A输出同步降压DC/DC转换器
- 描述
- FR9889是一款同步降压DC/DC转换器,支持4.5V到23V的宽输入电压范围,最大连续负载电流为3A。其内部集成了低导通电阻的高侧和低侧MOSFET,具有内部补偿功能和多种保护机制,包括逐周期电流限制、欠压锁定、输出过压保护和过温保护。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9889SPCTR
- 商品编号
- C516194
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
FR9889是一款同步降压DC/DC转换器，提供4.5V至23V的宽输入电压范围和3A的连续负载电流能力。在轻载条件下，FR9889可工作在节能模式，以实现高效率并降低功耗。 FR9889的故障保护功能包括逐周期电流限制、欠压锁定（UVLO）、输出过压保护和热关断。软启动功能可防止开机时的浪涌电流。该器件采用电流模式控制方案，可实现快速瞬态响应。内部补偿功能减少了外部补偿元件，简化了设计过程。在关断模式下，电源电流约为1μA。
商品特性
- FR9889采用SOP-8外露焊盘封装，具有良好的热传导性。
- 低RDS(ON)集成功率MOSFET（120mΩ /100mΩ）
- 内部补偿功能
- 内部电源正常指示功能
- 宽输入电压范围：4.5V至23V
- 输出电压可调至0.925V
- 3A输出电流
- 340kHz开关频率
- 外部可编程软启动或内部600µs软启动
- 逐周期电流限制
- 带自动恢复功能的过温保护
- 过压保护（OVP）、欠压锁定（UVLO）
- 打嗝式短路保护
- SOP-8外露焊盘封装
应用领域
- 机顶盒（STB）
- LCD显示器、电视
- 分布式电源系统
- 网络设备、XDSL调制解调器
