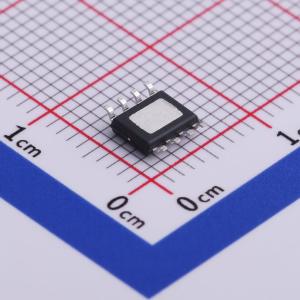

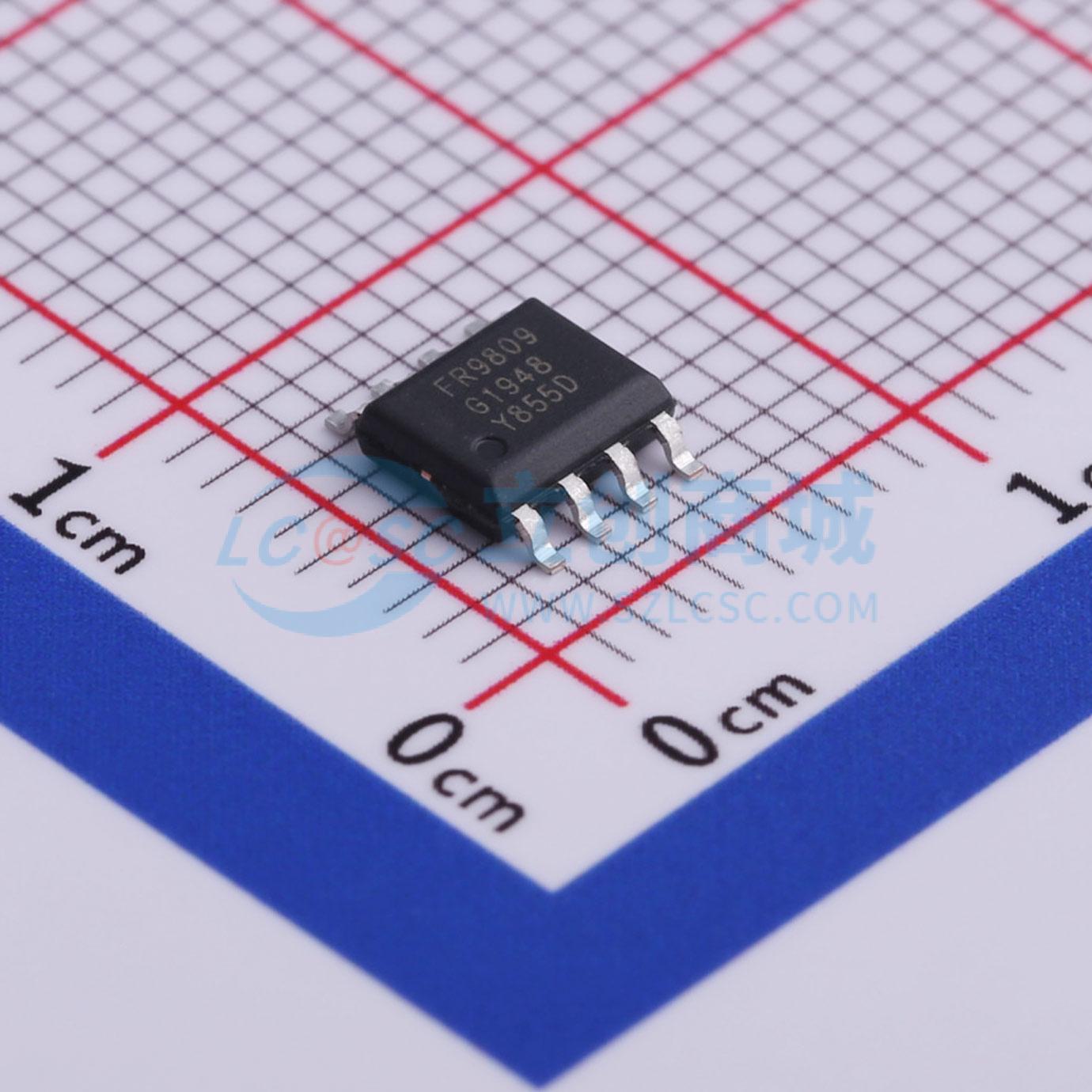

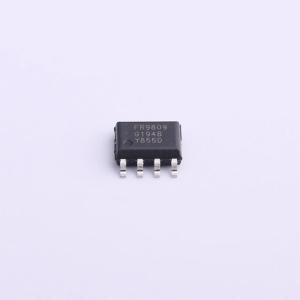

FR9809SPGTR
高效率同步降压DC/DC转换器
- 描述
- FR9809是一款高效率的同步降压DC/DC转换器,采用特殊工艺技术,内部MOSFET具有非常低的导通电阻。输入电压范围为4.75V至21V,连续输出电流能力为5A,输出电压可低至0.805V。振荡频率为500KHz,支持外部时钟同步。具备多种保护功能,如过流保护、欠压锁定保护和过温保护。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9809SPGTR
- 商品编号
- C516193
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~21V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
FR9809是一款定频电流模式降压同步DC/DC转换器。它可调节4.75V至21V的输入电压，并提供5A的连续负载电流。 为实现偏置电源，FR9809内置一个电压调节器，为内部电路供电。对于输入电压（VIN）小于4.5V的应用，输出电压会降低，且需要一个0.1μF的陶瓷电容进行去耦。若VIN大于4.5V，调节器输出将完全受控。 误差放大器将反馈（FB）电压与内部0.805V参考电压进行比较。误差放大器的输出电压与开关电流进行比较，以控制RS触发器。在每个时钟周期开始时，当振荡器置位RS触发器时，高端N沟道MOSFET导通；当电流比较器复位RS触发器时，高端N沟道MOSFET关断。然后，低端N沟道MOSFET导通，直至时钟周期结束。
商品特性
- 最高效率达90%
- 内部MOSFET导通电阻（RDS(ON)）：110mΩ、20mΩ
- 内部补偿
- 输入工作电压范围：4.75V至21V
- 5A连续输出电流
- 输出电压低至0.805V
- 500KHz振荡频率
- 可与300KHz至800KHz的外部时钟同步
- 逐周期电流限制
- 欠压锁定
- 带自动恢复功能的过温保护
- 关断电流小于1μA
- 散热增强型SOP - 8（外露焊盘）封装
- 符合RoHS标准
应用领域
- 网络设备
- 一人一本电脑（OLPC）、上网本
- 分布式电源系统
- 液晶显示器、电视、机顶盒
- 外置硬盘
- 安全系统
