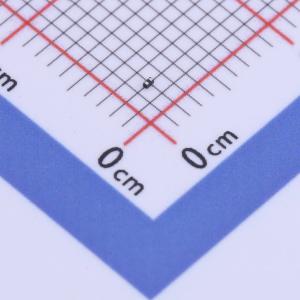

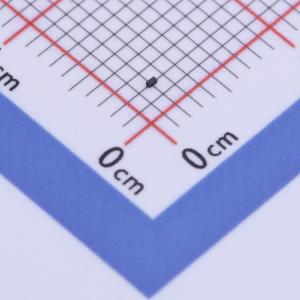

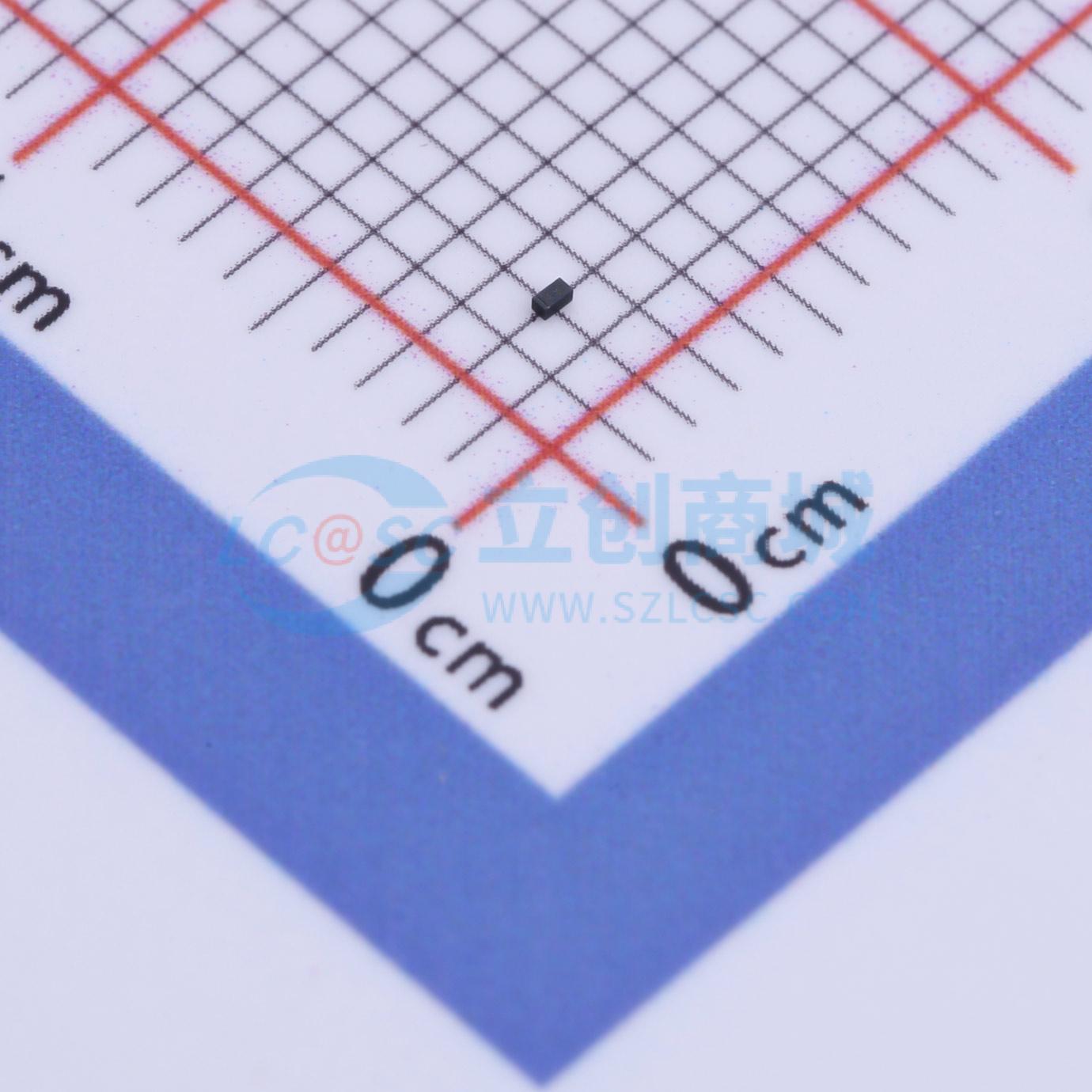

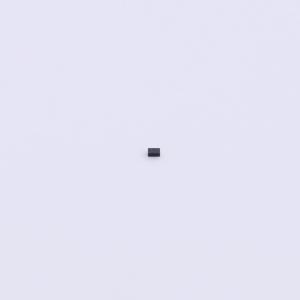

温馨提醒：图片仅供参考，商品以实物为准
ESD11D5.0C-HXY
1路双向ESD A
- 描述
- 这款DFN0603-2L封装双向ESD静电防护二极管，专为单通道应用设计。具有5V的高耐压VRWM特性，可有效防止过电压损害。器件提供高达8A的峰值脉冲电流IPP能力，并拥有低至15pF的结电容CJ，确保在高效抑制ESD的同时，维持高速信号线路的优异传输质量，是小型化、高性能接口的理想防静电保护组件。
- 商品型号
- ESD11D5.0C-HXY
- 商品编号
- C4748776
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD11D5.0C可保护敏感半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为DFN0603-2L。
商品特性
- 小型封装尺寸：0.61 mm × 0.31 mm
- 低封装高度：0.28 mm
- 低泄漏电流
- 典型响应时间 < 1 ns
- 符合人体模型标准，ESD等级为3级（> 16 kV）
- 符合IEC61000-4-2标准第4级ESD防护
- 无铅器件
- 产品材料符合RoHS要求
