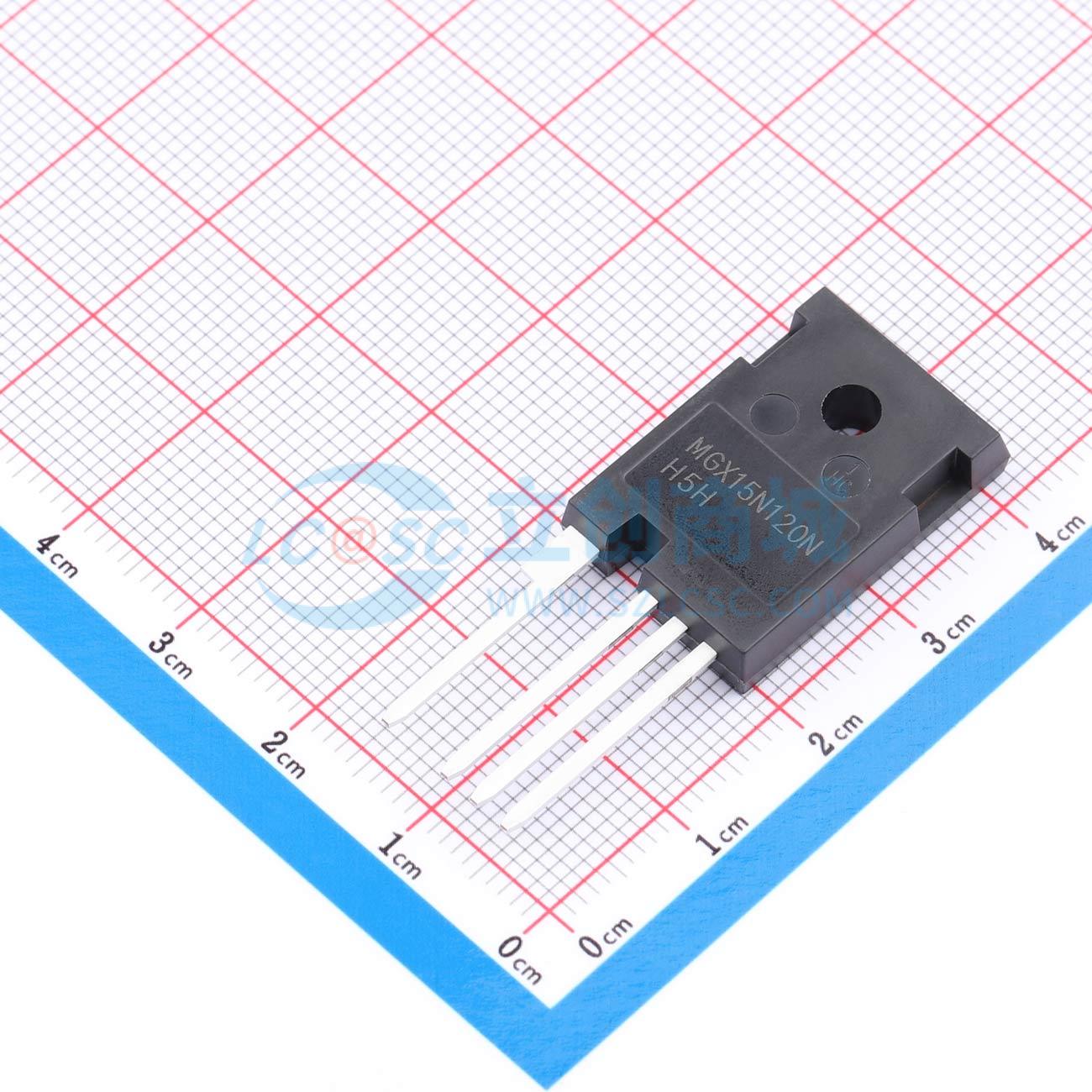

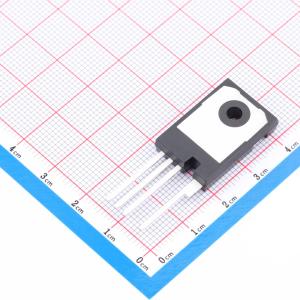

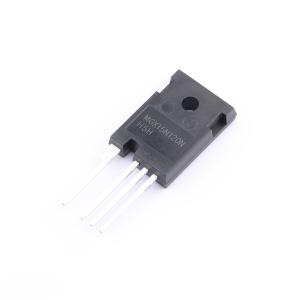

MGX15N120N
耐压：1200V 电流：152A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高速开关。 极低的开关损耗。 高阻断电压和低导通电阻。 与温度无关的关断开关损耗。 无卤，符合RoHS标准。应用：PV串式逆变器。 太阳能功率优化器
- 品牌名称
- Megain(美佳音)
- 商品型号
- MGX15N120N
- 商品编号
- C50407978
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 10.310526克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 152A | |
| 耗散功率(Pd) | 684W | |
| 阈值电压(Vgs(th)) | 2.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 280nC | |
| 输入电容(Ciss) | 3.936nF | |
| 反向传输电容(Crss) | 14pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 336pF | |
| 导通电阻(RDS(on)) | 12.8mΩ@18V,60A |
商品概述
漏源电压1200V，漏极电流152A。在栅源电压为20V时，导通电阻为12mΩ（最大值15.6mΩ）；在栅源电压为18V时，导通电阻为12.8mΩ（最大值17mΩ）；在栅源电压为15V时，导通电阻为14.5mΩ（最大值19mΩ）。
商品特性
- 高速开关
- 极低的开关损耗
- 高阻断电压与低导通电阻
- 与温度无关的关断开关损耗
- 无卤素，符合RoHS标准
应用领域
- 光伏串逆变器
- 太阳能功率优化器
- 开关模式电源
- 在线UPS
- 工业UPS
- 高压DC/DC转换器
