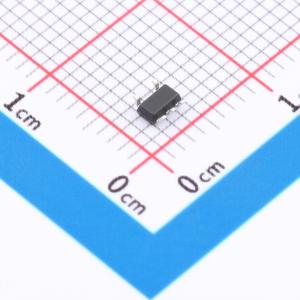

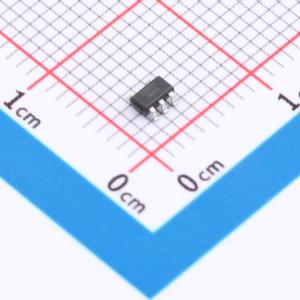

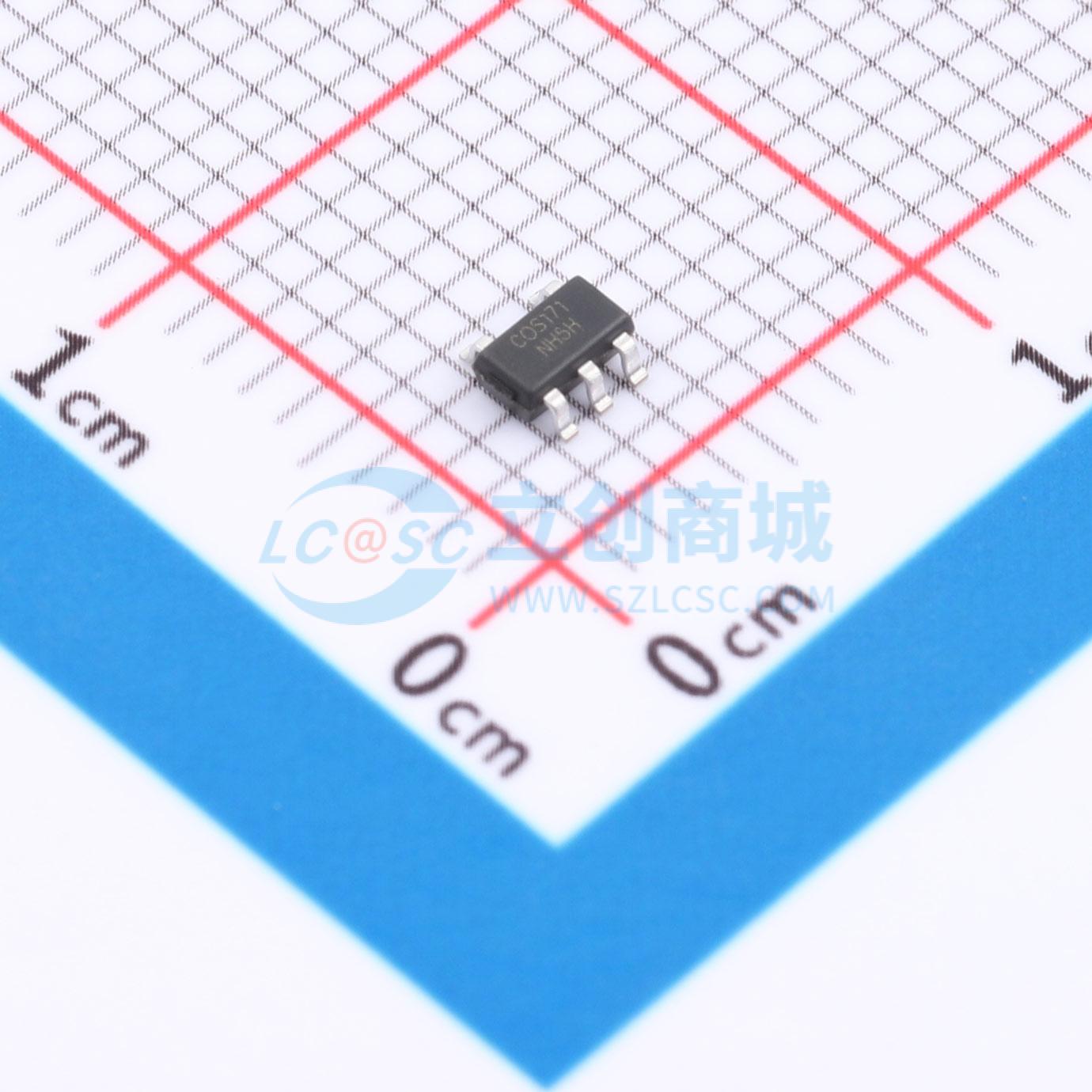

温馨提醒：图片仅供参考，商品以实物为准
COS171TRB
40V 5MHz 轨到轨输入/输出单电源运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40V低功耗轨至轨运放，1CH，4.5V-40V，5MHz，700uA/ch，RRIO。商城规格书仅供参考，具体参考科山芯创官网最新资料手册
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS171TRB
- 商品编号
- C50401307
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 5MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 4pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 18nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~40V | |
| 双电源电压(Vee~Vcc) | 2.25V~20V；-20V~-2.25V | |
| 功能特性 | - |
商品概述
COS171（单路）、COS2171（双路）和COS4171（四路）是单电源、轨到轨输入和输出的运算放大器，工作电源电压范围为4.5V(±2.25V)至40V(±20V)。尽管静态电流很低，但COSx171系列提供了出色的整体性能和多功能性。COSx171系列单位增益稳定，典型增益带宽积为5MHz。它们提供高共模抑制比和电源抑制比性能，可在单电源或双电源下工作。输入信号可以超出电源轨，且不会引起相位反转。输出电压摆幅可延伸至各电源轨150mV以内，提供最大的输出动态范围和出色的过载恢复能力。这些特性使COSx171系列非常适合单电源、电池供电的应用。它们可用作许多市售运算放大器的直接替代品，以降低功耗并改善输入/输出范围及性能。
商品特性
- 单电源工作：4.5V ~ 40V，或双电源工作：±2.25V ~ ±20V
- 低静态电流：700μA
- 增益带宽积：5MHz
- 轨到轨输入和输出
- 压摆率：3.0V/μs
- 低偏移漂移：±0.3μV/℃（典型值）
- 单位增益稳定
- 无相位反转
- RFI滤波输入
- 低输入偏置电流：10pA
- 扩展温度范围：-40°C至+125°C
- 小型封装
- COS171提供SOT23-5/SOP-8封装
- COS2171提供SOP-8/MSOP-8封装
- COS4171提供SOP14/TSSOP14封装
应用领域
- 汽车电子
- 传感器信号调理
- AGC控制
- 功率模块中的跟踪放大器
- 电池供电仪器
- 测试设备
