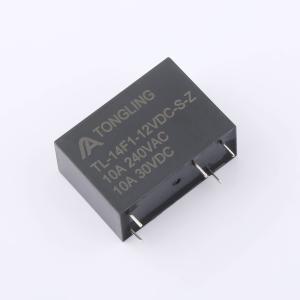

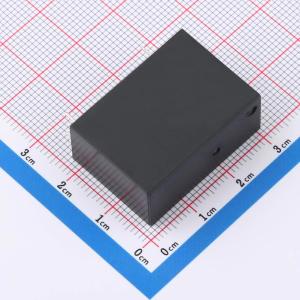

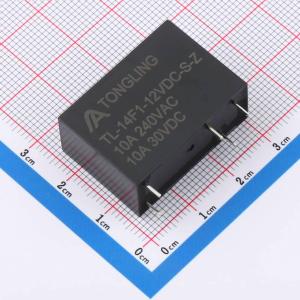

TL14F1-12VDC-S-Z10A

12V 12A 一组转换:1C(单刀双掷-转换)

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：10A 开关能力。 SPST-NO&SPDT 配置。小尺寸。有密封版本。有 B/F 级。尺寸：29×12.7×20.4mm
品牌名称: TLrelay(通灵)
商品型号: TL14F1-12VDC-S-Z10A
商品编号: C50401261
商品封装: 插件,29x12.7mm
包装方式: 管装
商品毛重: 14.556克(g)

商品参数

	属性	参数值
	商品目录	功率继电器
	线圈电压	12V
	触点形式	一组转换:1C(单刀双掷-转换)
	触点容量(电阻负载)	10A@250VAC；10A@30VDC
	最大切换电压	250V@AC；30V@DC
	触点材料	银合金
	最大切换电流	12A

商品概述

该继电器型号为TL-14F1，具备10A开关能力，提供SPST-NO及SPDT配置。其采用小尺寸设计，并提供密封版本可选。产品符合Class B/F等级要求，外形尺寸为29×12.7×20.4mm。在20°C条件下提供线圈参数。外形尺寸公差规定如下：尺寸≤1mm时，公差为±0.2mm；尺寸在1~5mm范围内时，公差为±0.3mm；尺寸>5mm时，公差为±0.4mm。安装孔未注公差为±0.1mm。

数据手册PDF

放大查看下载PDF

	属性	参数值
	接触电阻	100mΩ
	动作时间	20ms
	释放时间	10ms
	工作温度	-40℃~+85℃
	长度	29mm
	宽度	12.7mm
